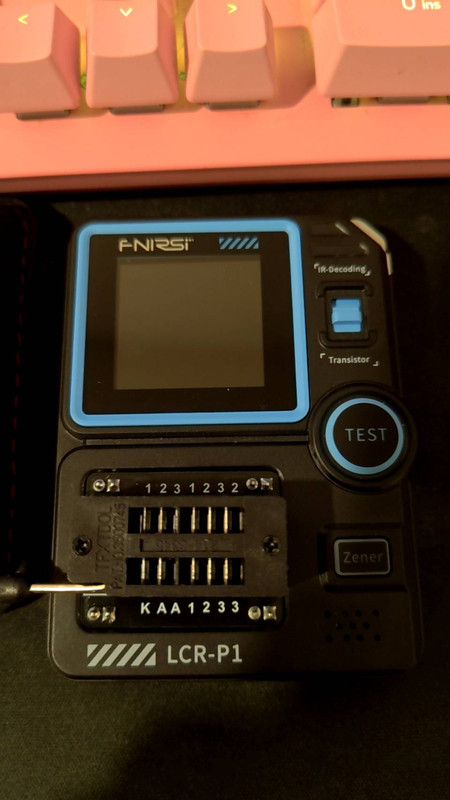

-------- 能買這台真的能買 -------- --- ※文長慎入 ※大量學理燒腦 --- 非業配但ZOYI看完這篇後堅持要給我廣告費也行被水桶的責任小弟我非常樂意扛下ㄏㄏ --- 原本的LCR錶死好久了這些年來都用FNIRSI LCR-P1度過 https://i.postimg.cc/MZVbqcNG/276298.jpg

像是電感買來抽屜一丟就不知道誰是誰了想買新的LCR錶又買不下去一來相對萬用錶比較少用二來有點窮就真的沒辦法窮阿 https://i.postimg.cc/Fs1r0cvr/images.jpg

剛好三個月以前 Zoyi出了這款DQ02 LCR錶一出世幾乎就轟動國內外電子產業圈除了極高精度超低價格支援在線測量外還附帶電池內阻計對於機車維修還有日常工作隨身帶著走都有很大的幫助畢竟我的工作主要還是以維修為主研發什麼的小弟我無能無能所以什麼東西都是以便攜為第一考量目前使用下來一個多月了真心推薦ㄏㄏ - 你說極高精度是有多高? 以電容量測為例電容最重要的就兩個指數容值與D值簡單說容值：電容儲存電荷的能力 D值：電容損耗因子 https://i.postimg.cc/VsjdZX0z/2025-06-21-023154.png

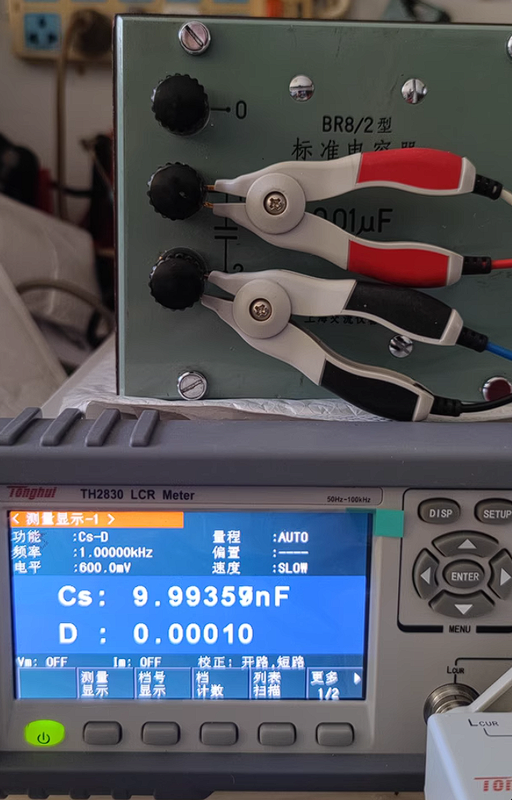

使用同惠的TH2830 1Khz測量標準10nF電容測得為9.99359nF D值為0.00010 https://i.postimg.cc/jjsXCsV7/2025-06-21-023220.png

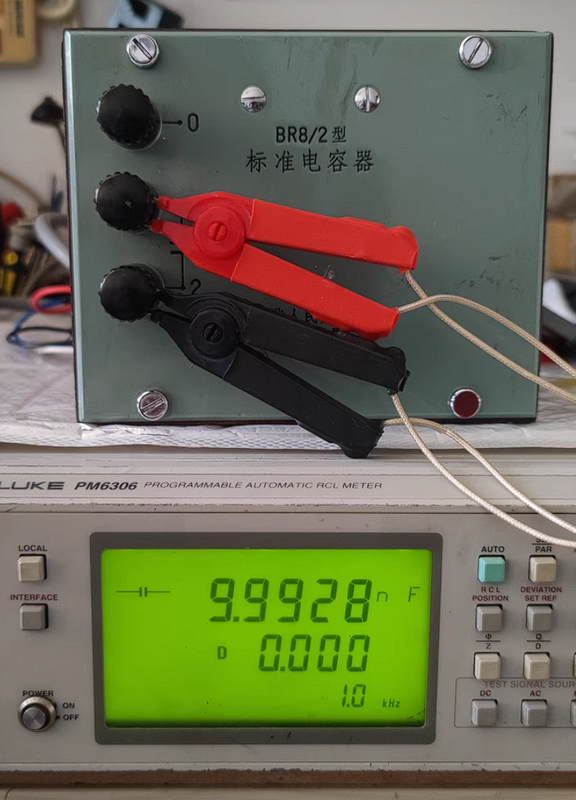

FLUKE的PM6306 1Khz測得9.9928nF D值0.000 https://i.postimg.cc/wT8bgYBh/2025-06-21-023419.png

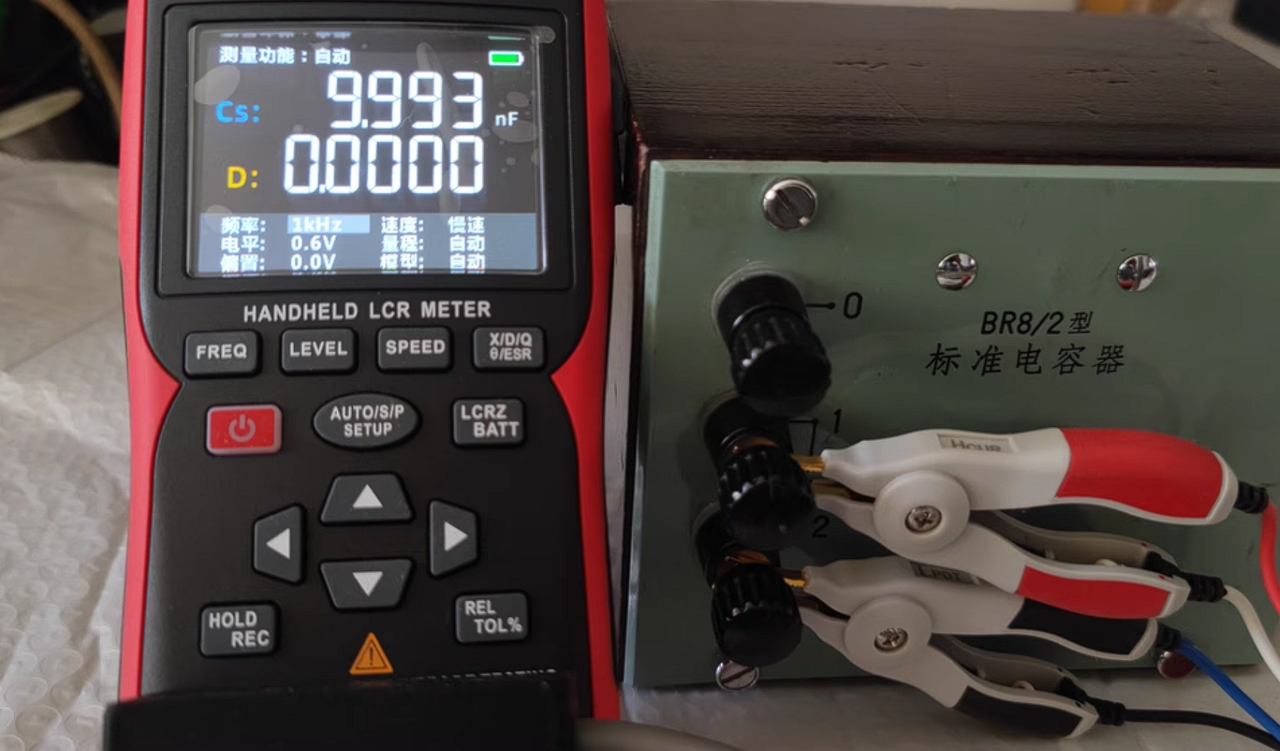

ZOYI DQ02 1Khz 測得9.993nF D值0.0000 而電池內阻部分 https://i.postimg.cc/SNfV4X3h/2025-06-21-023552.png

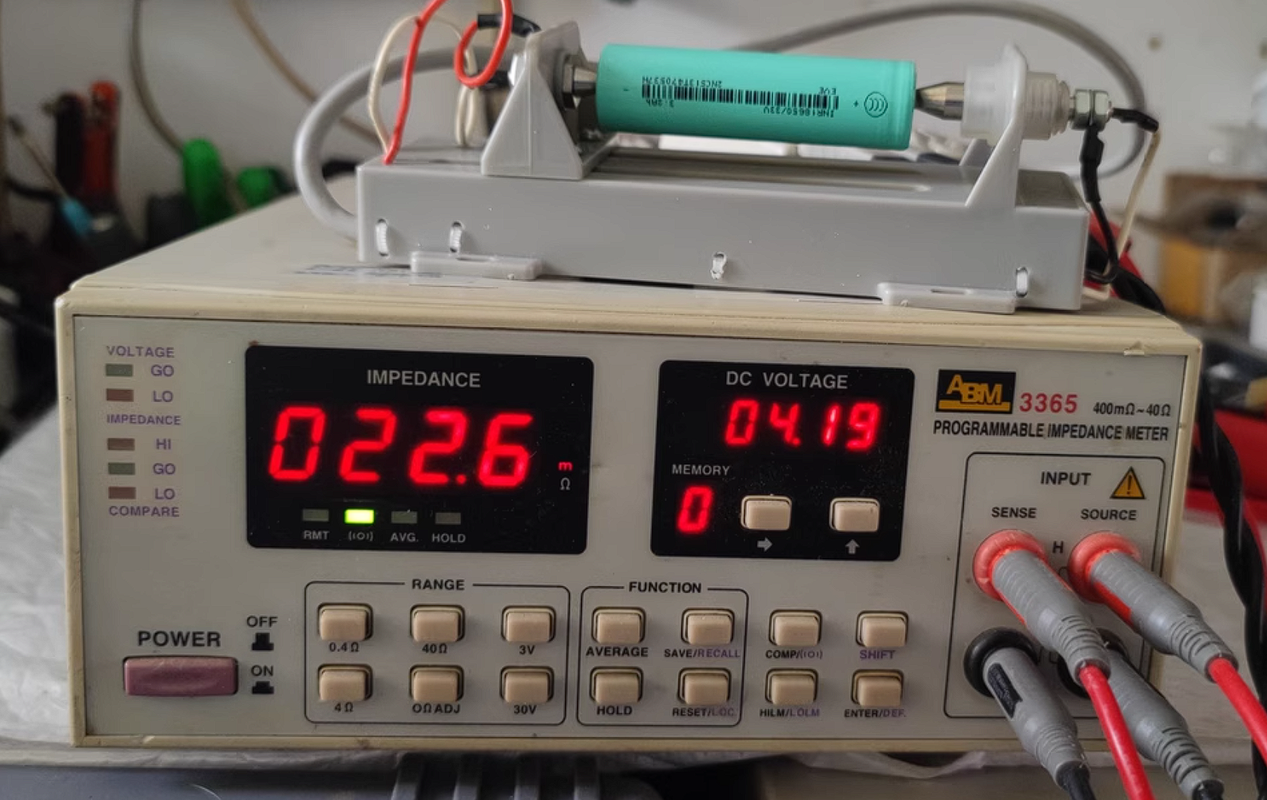

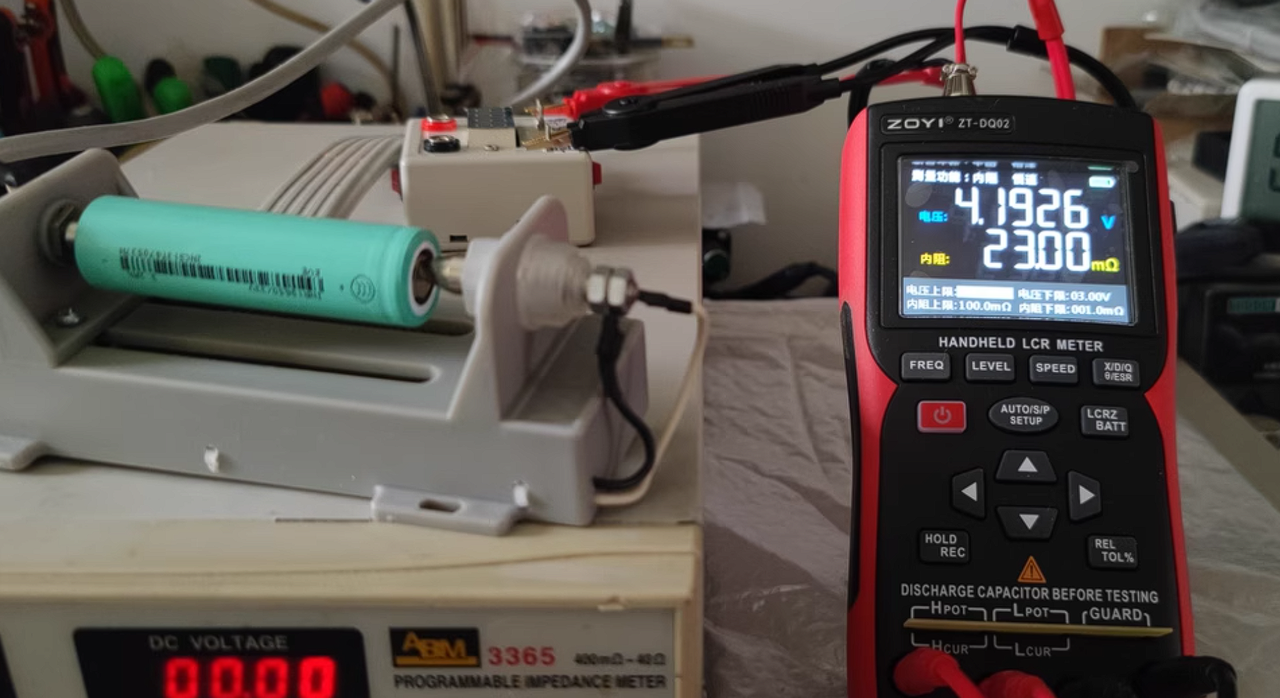

使用眾亮的3365 測量18650電池測得4.19V 22.6毫歐 https://i.postimg.cc/3J1j6s0r/2025-06-21-023612.png

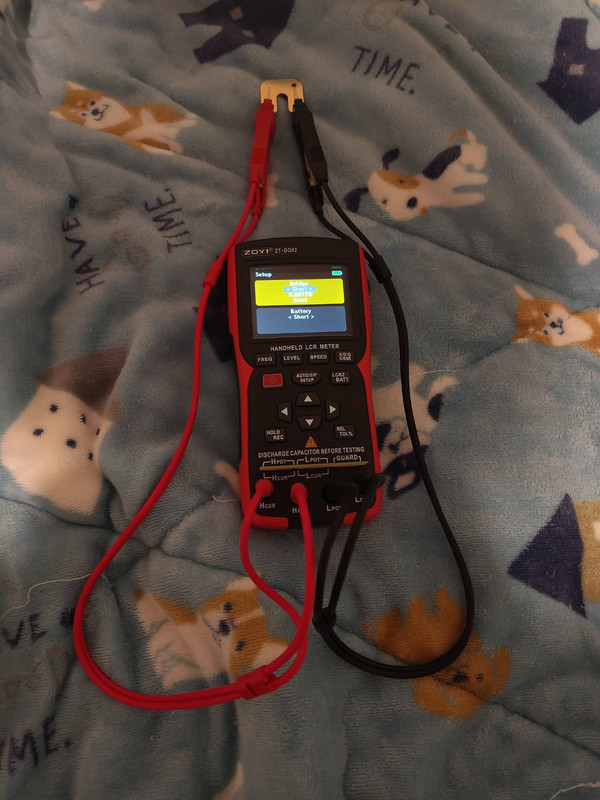

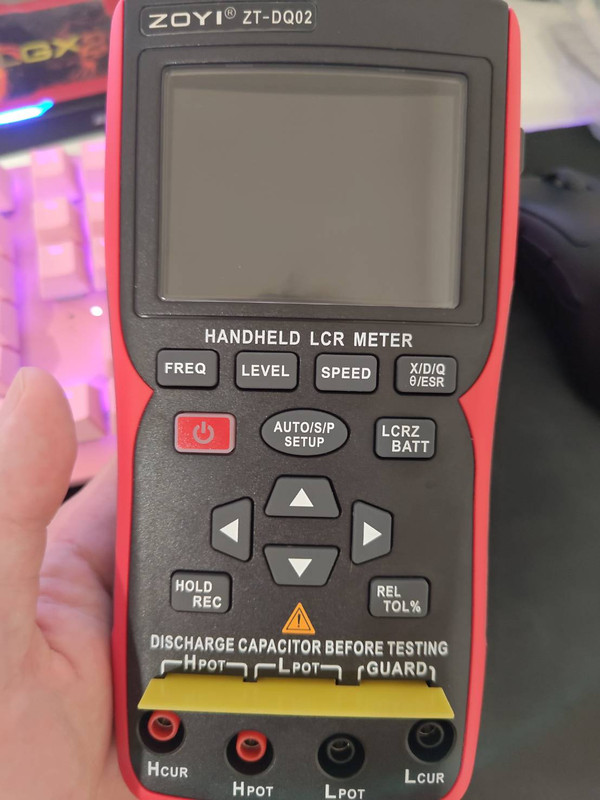

ZOYI DQ02 測得4.1926V 23.00毫歐覺得不夠準也有15個檔位能自行調校調到機器受不了或你受不了為止 --- 使用前的小提醒 1.儀器建議在更換導線時以及第一次使用前進行open short校正然後 DQ02沒有內附短路片需自行購買....= = https://i.postimg.cc/hjWqTMmk/276246-0.jpg

建議在沒有雜訊沒有干擾的地方進行校正不然你在插頭旁邊校正保證讀值精彩我全家找了個遍發現最沒干擾的地方是我的床上ㄏㄏ 2.使用開爾文夾時務必使用內附的絕緣片做通道間的隔離 https://i.postimg.cc/FR4HNhTk/276305.jpg

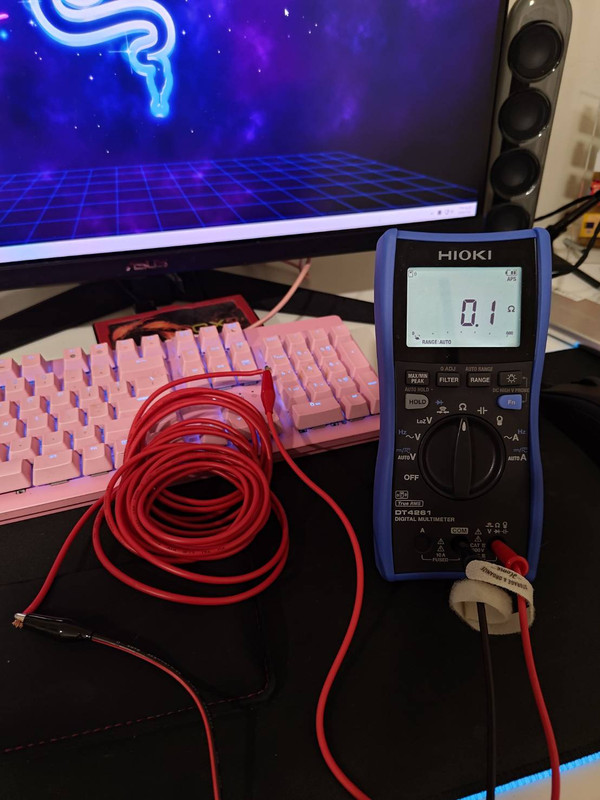

以防兩路寄生電容互相干擾 ------------------------------------------------------------------- 這種四線式(又稱kelvin 開爾文式)LCR錶跟萬用錶最大的差異就是萬用錶什麼都辦得到但除了電壓電流外其他部份就比較不專精而這種LCR錶就是專門為量測L(電感) C(電容) R(電阻)而生像是一台老舊機車一段導線老化阻值增加尤其這條導線可能是接大電流需要比較低的阻抗或是發現這條線有額外的壓降、發熱等等這種情況你比較難用三用電錶下去判斷以16AWG 5m長的導線為例 https://i.postimg.cc/j2BSDdLQ/276245-0.jpg

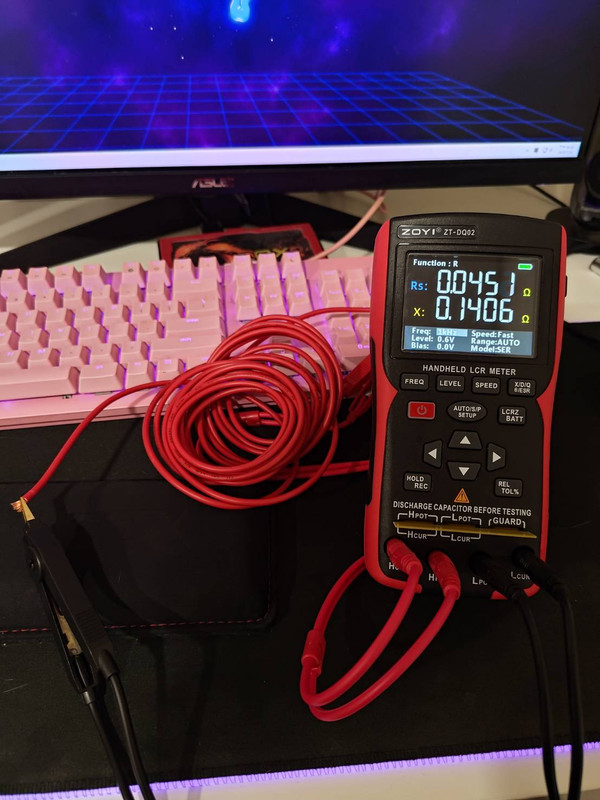

因為三用電錶的解析度過低最多只能準確量測0.1歐姆(100毫歐) https://i.postimg.cc/J4GWgLGM/276244-0.jpg

使用LCR錶馬上就能知道45.1毫歐代表這條導線品質相當不錯沒有老化跡象 -- 因為二線式電錶電壓與電流共用一對線利用R=V/I 先送一點測試電流過去然後根據回來的電壓V算出阻值問題是這條送電的線本身有阻抗夾具接點都有壓降這些都被一起量測進去而四線式完全不同四線顧名思義有四條線分別為一對供電一對感測供電線讓電流通過元件產生壓降感測線量兩點電壓不管導線電阻因此可以擁有極高的精度與解析度 - 使用示波器觀察萬用錶與LCR錶兩者的偵測原理 https://i.postimg.cc/rwWfHnTf/276299-0.jpg

https://i.postimg.cc/pdJqWmp8/276300-0.jpg

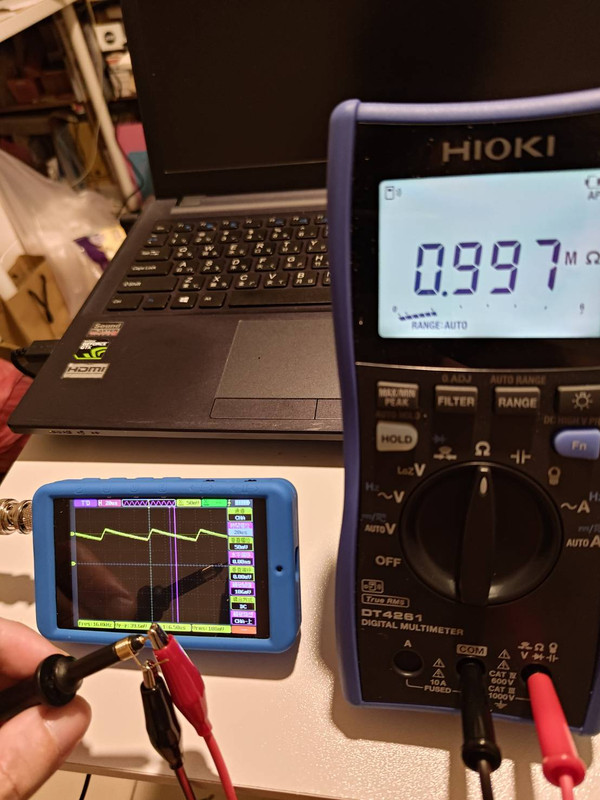

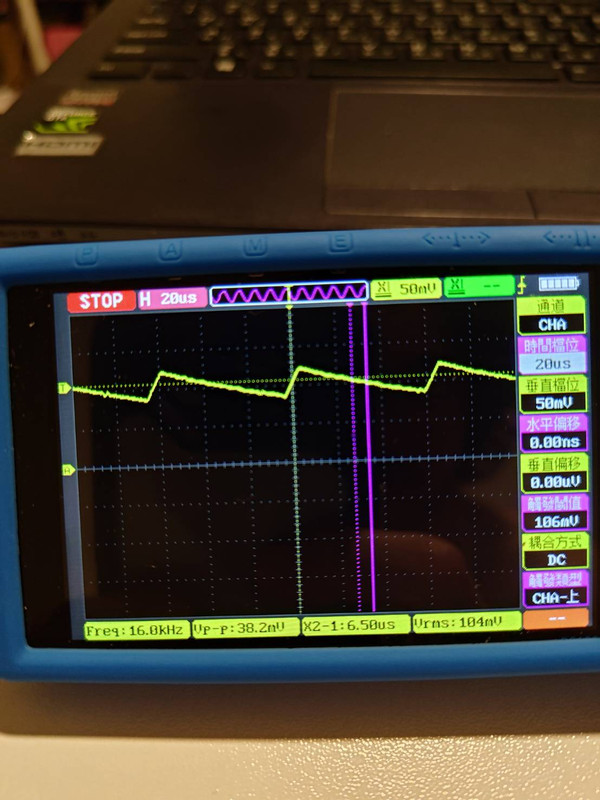

使用HIOKI DT4261 歐姆檔接上示波器可以看到約100mV為主的DC 混合AC的掃描偵測鋸齒波峰峰值為38.2mV https://i.postimg.cc/k5Hvpb4v/276301-0.jpg

https://i.postimg.cc/k4tv3gR3/276302-0.jpg

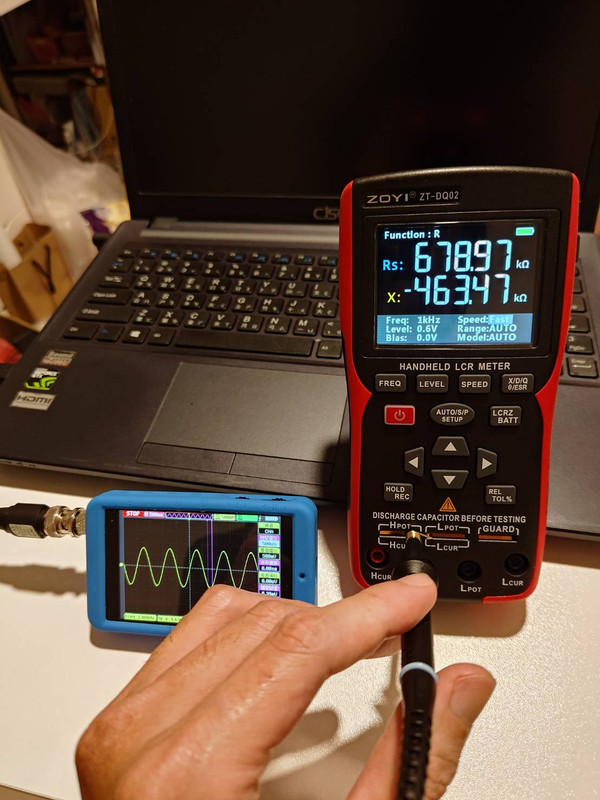

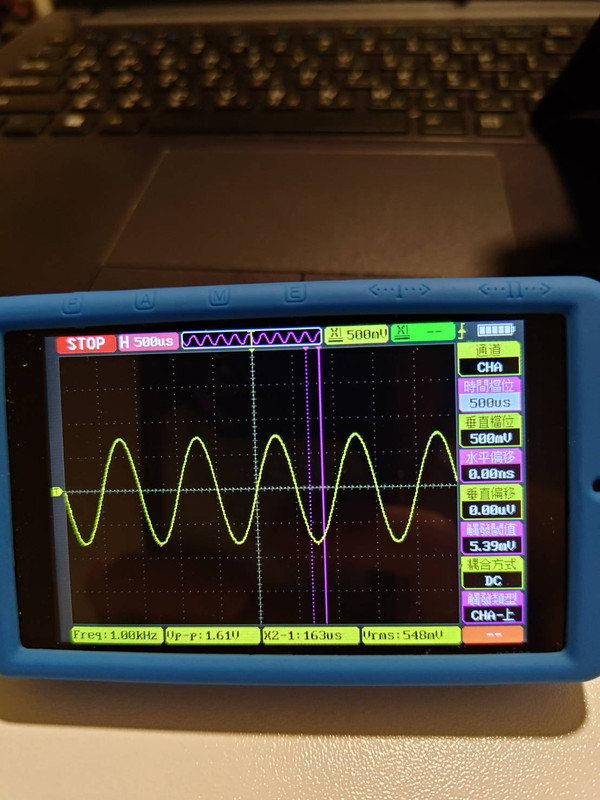

使用ZOYI DQ02 R檔接上示波器可以看到示波器顯示如同DQ02的設定一樣 1Khz 548mV的正弦波峰峰值為1.61V 因為是正弦波所以不像是直流只能看到純電壓降能夠看到相位差跟響應頻率進而推算如D值 Q值 ESR等等資訊比較需要注意的是 LCR錶採用AC取樣因此不建議用在線圈類的量測上(如高壓線圈繼電器等等) 因線圈具有感抗會得到電阻(R)+感抗(XL)的阻抗(Z) 隨著測試頻率增加感抗也會增加導致量測結果偏離直流電阻做個小實驗 https://i.postimg.cc/JhhGBYRp/276303.jpg

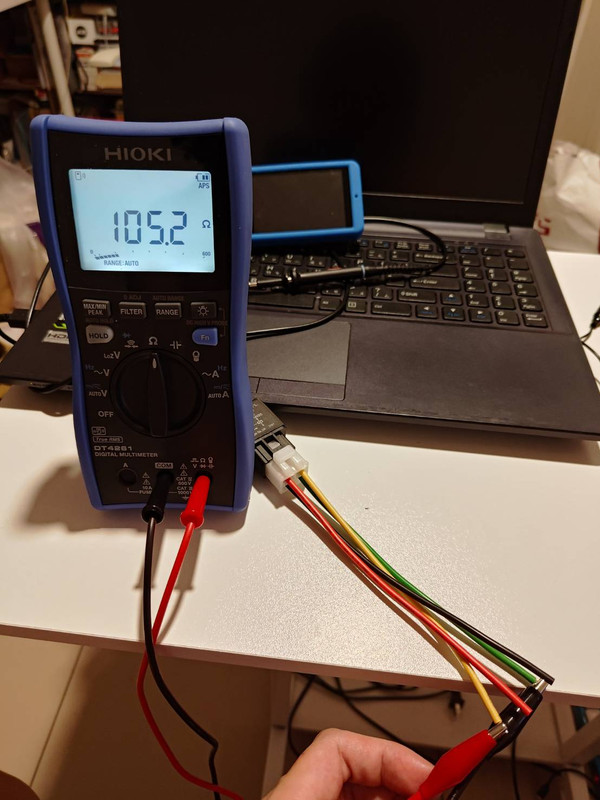

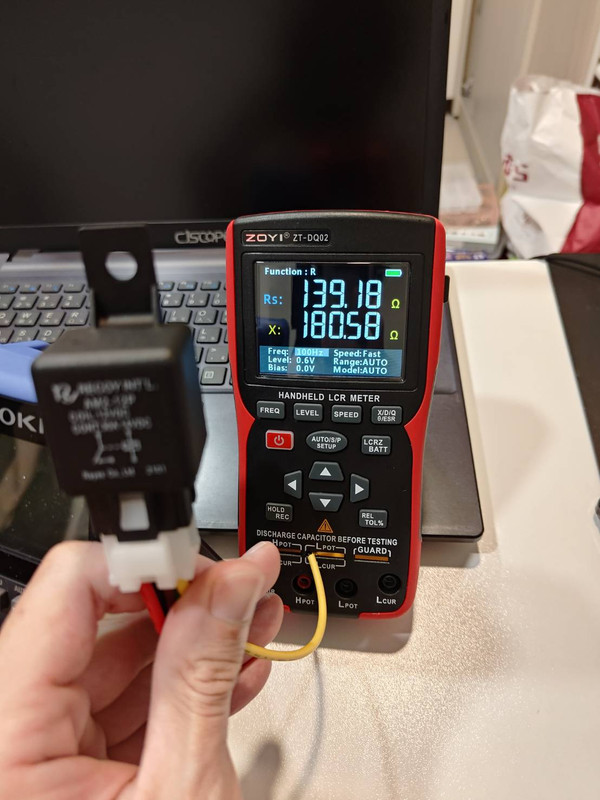

以直流量測繼電器激磁側測得105.2歐姆 https://i.postimg.cc/y8mbSnL3/276265-0.jpg

以交流100Hz測量會測得139.18歐姆 https://i.postimg.cc/44cqgJp1/276266-0.jpg

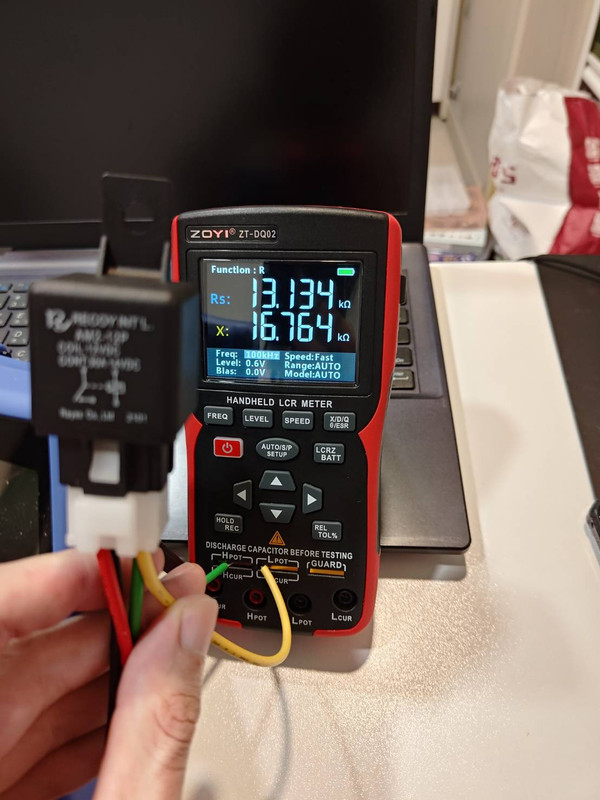

以交流100kHZ測量會得到13.134k歐姆 https://i.postimg.cc/JhWtp73d/222335mqk0tt8gnnjp5fzj.jpg

所以手冊都會叫你用三用電錶量測(跟小老婆偷圖嘿嘿) 就是為了避免此情形 -------- 而電容量測就比較複雜直接用圖來解釋 https://i.postimg.cc/hGj4yJzs/276250-0.jpg

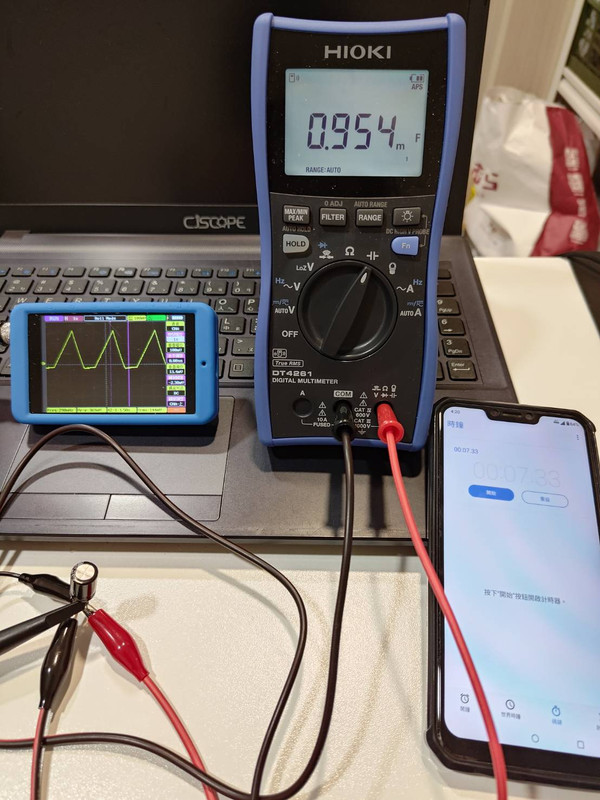

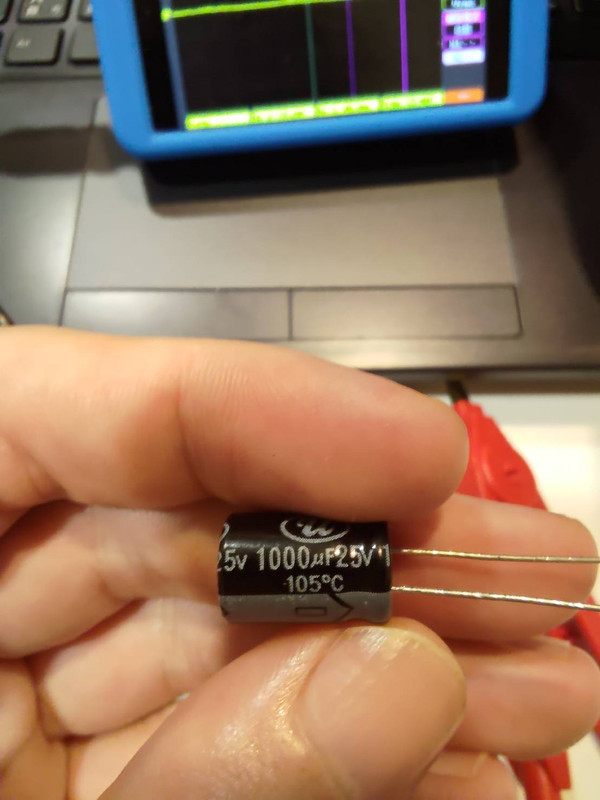

使用1000uF電解電容測試 https://i.postimg.cc/Zqy25Z1Z/276248-0.jpg

萬用錶測得954uF 耗時約7秒 https://i.postimg.cc/pL3c74yS/276249-0.jpg

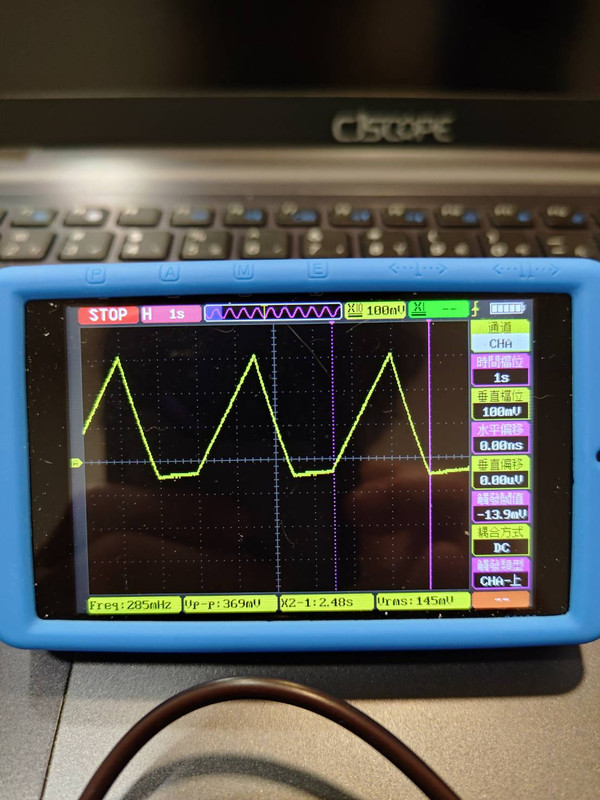

萬用錶量測電容的原理是利用反覆的充電與放電利用充電的時間計算出電容的容值一個充放電的cycle大概2.48秒然後等待一下又會進行下一次的充放電 https://i.postimg.cc/J4QStMPC/276304.jpg

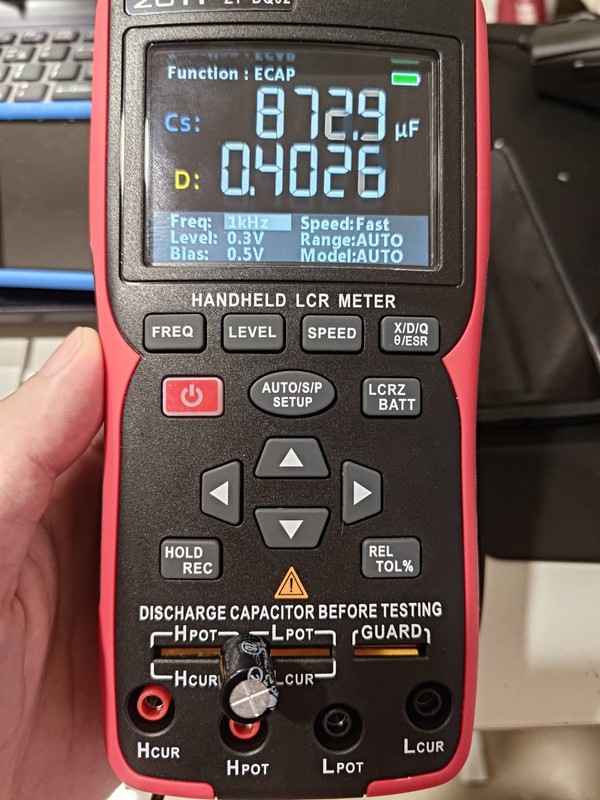

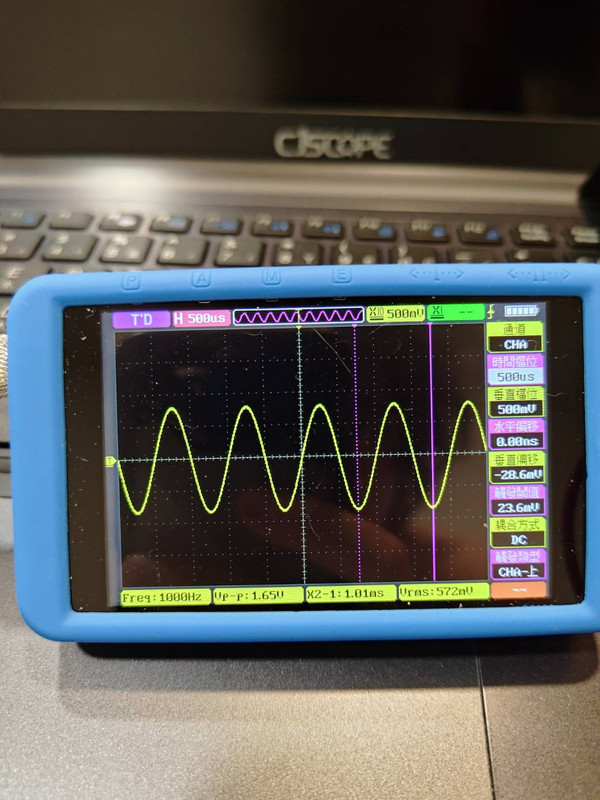

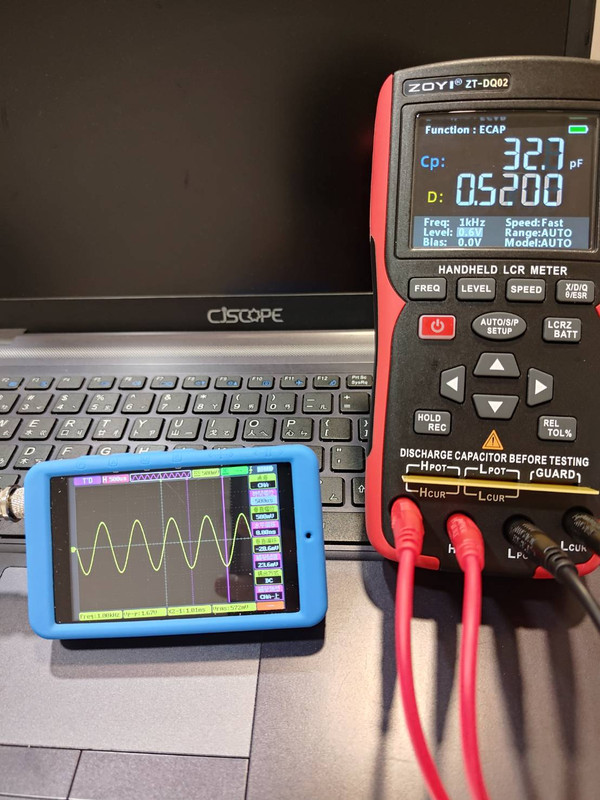

DQ02測得872.9uF D值為0.4026 只耗時不到0.5秒拆下電容直接接上示波器設定1kHz 電壓0.6V https://i.postimg.cc/G3MWKMPW/276257-0.jpg

https://i.postimg.cc/fTp6nJr5/276258-0.jpg

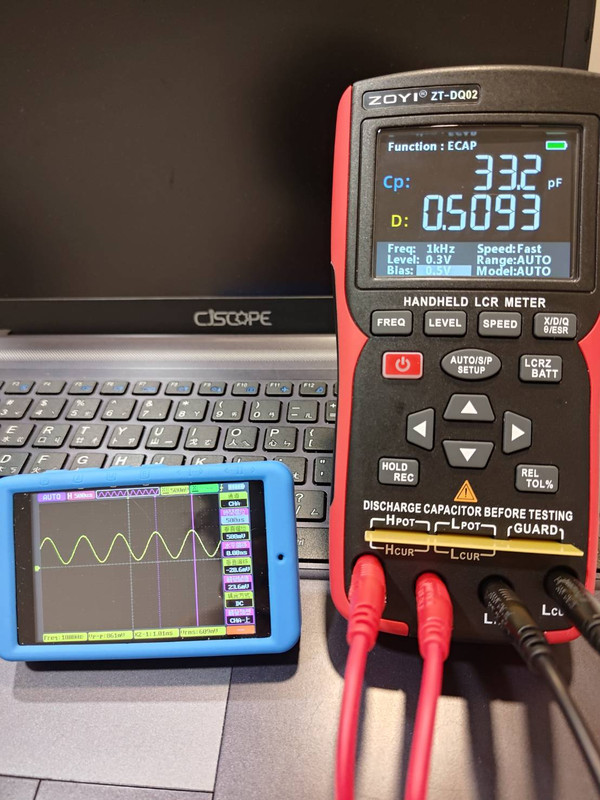

可以看到波形與設定相同 1kHz Vrms0.57V(設定值0.6V 此為示波器量測誤差) 某些特殊情況下會需要用到直流偏置比如說不能接受反向偏壓的元件像是有極性的元件之類 https://i.postimg.cc/4NPQVMzc/276259-0.jpg

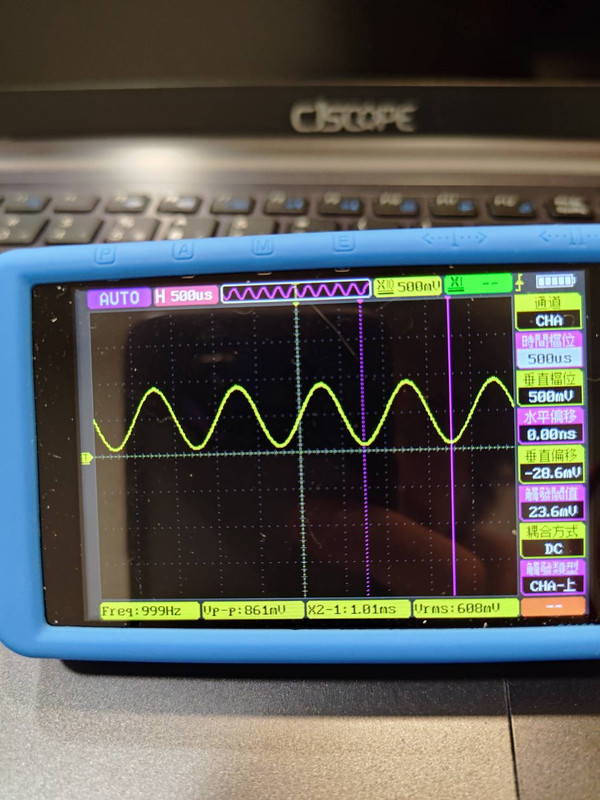

此時AC輸出會被限制在最高0.3V 這邊我的DC偏置設定0.5V https://i.postimg.cc/Rhy9DGtL/276260-0.jpg

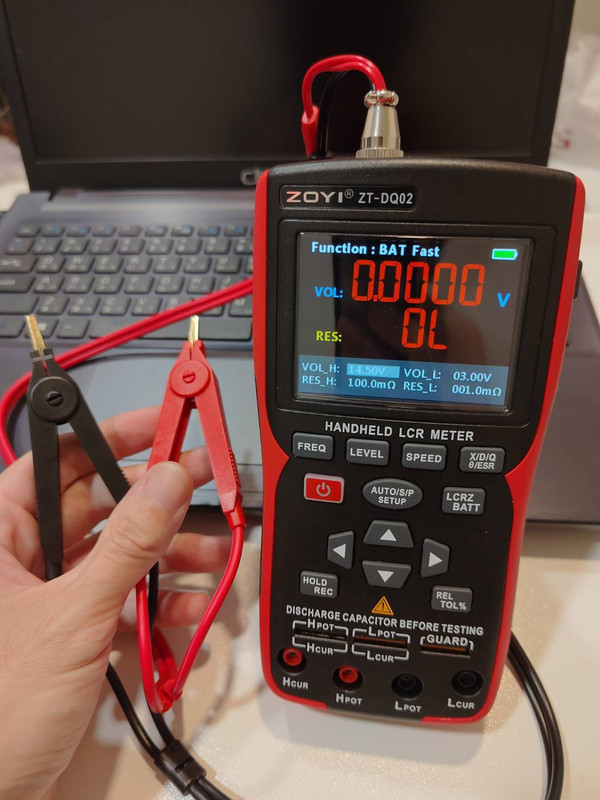

變成以0.5V為基礎疊加0.3V的AC測試訊號 ---------------------------------------------- 接下來就是最屌的電池內阻計模式 https://i.postimg.cc/nhm1P1gV/276270-0.jpg

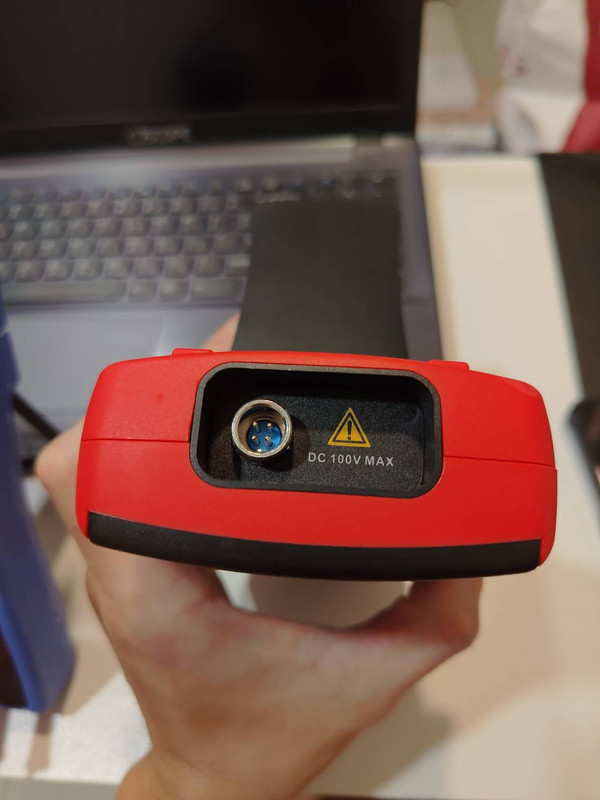

有內附一組開爾文夾使用電池內阻模式需要注意前端的插口不可以直接拿去量測電池會燒壞要用上方的插口 https://i.postimg.cc/fTcc7b9k/276269-0.jpg

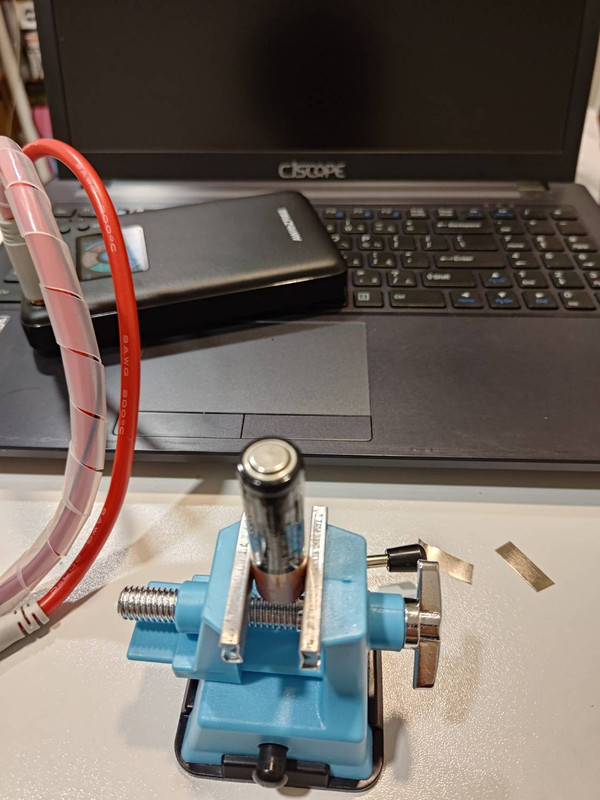

插口使用XS10 4P航空插頭最高輸入100V https://i.postimg.cc/5th5qQnY/276271-0.jpg

https://i.postimg.cc/L65TSSYs/276272-0.jpg

https://i.postimg.cc/BQv3Hmbz/276276-0.jpg

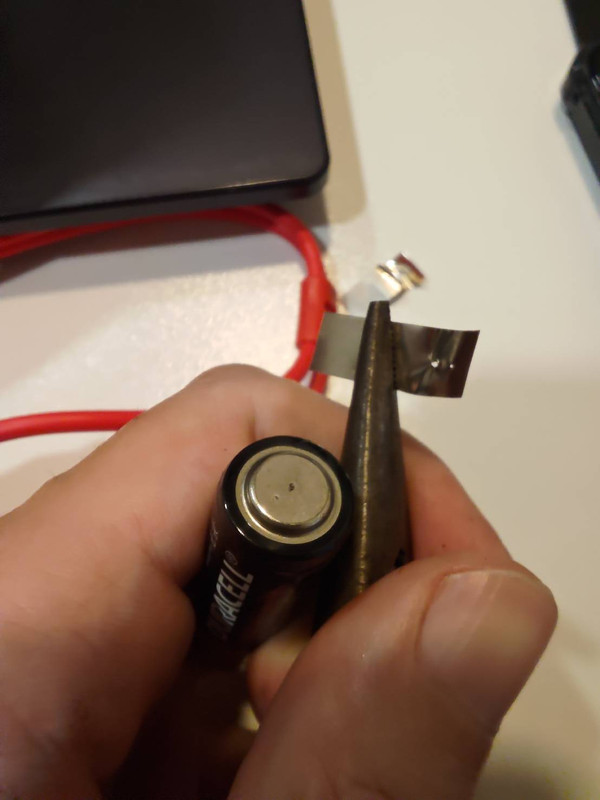

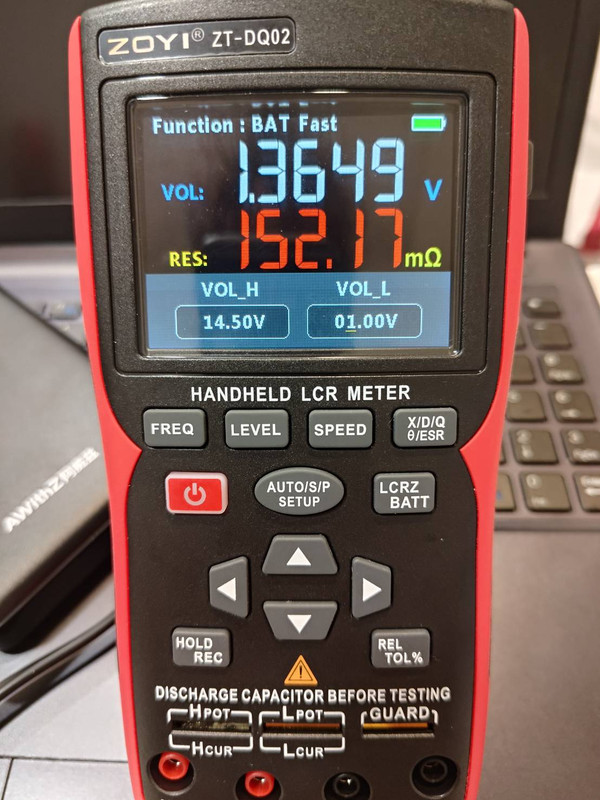

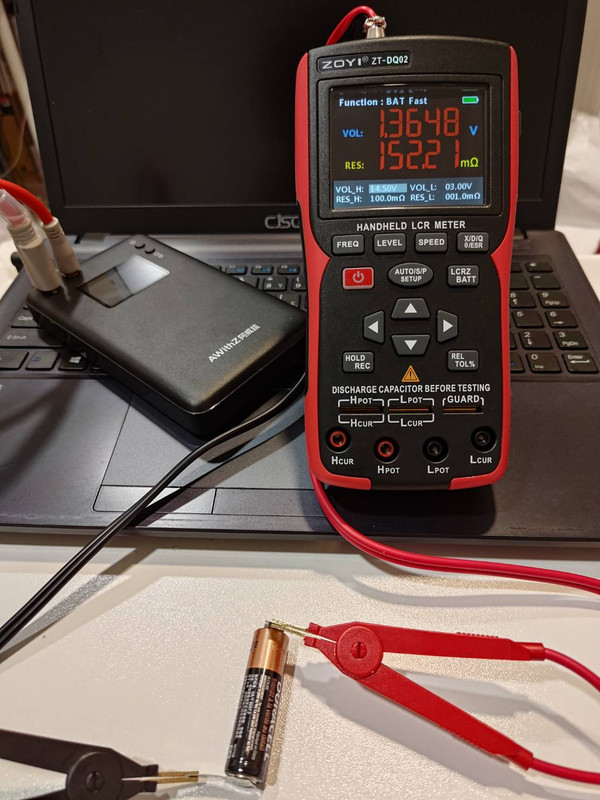

為避免量測或置具誤差拿一顆沒電的電池點焊上0.1mm鍍鎳片測試點焊部位無變色且無虛焊撕開焊點都有破測得1.3648V 內阻152.21毫歐 https://i.postimg.cc/0NsDz1QD/276273-0.jpg

這邊與LCR模式相同都有pass跟fail的提醒設定對於大批量生產有那麼點幫助 https://i.postimg.cc/SsZThf4X/276278-0.jpg

將電池內阻計模式接上示波器 https://i.postimg.cc/QMh0Kyx9/276279-0.jpg

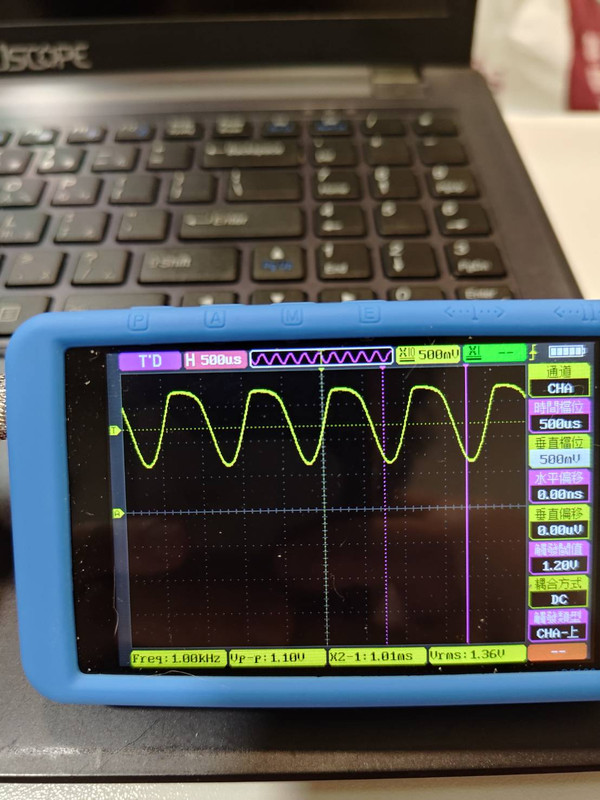

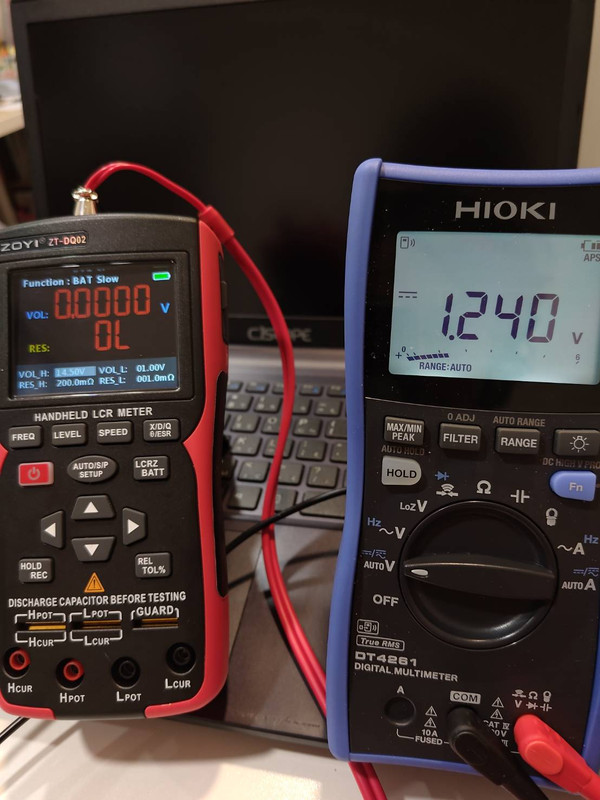

發現是一個....?? 這什麼鬼波我的示波器壞了?? 然後我還重新1k方波校正發現不對啊我示波器沒壞阿??? https://i.postimg.cc/nz5WmGPy/276280-0.jpg

https://i.postimg.cc/L4c76vff/276281-0.jpg

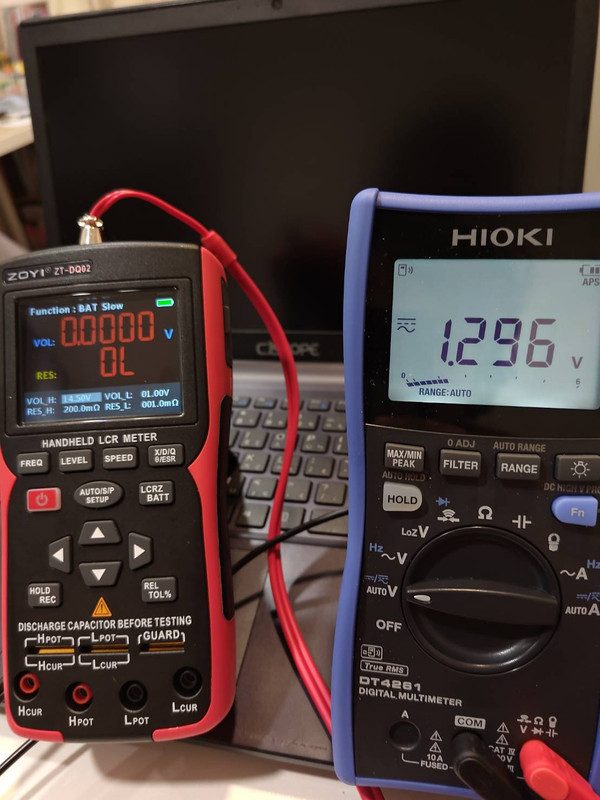

https://i.postimg.cc/02746md4/276282-0.jpg

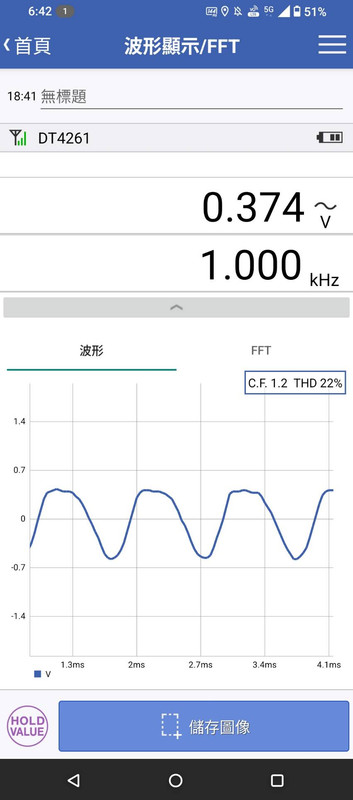

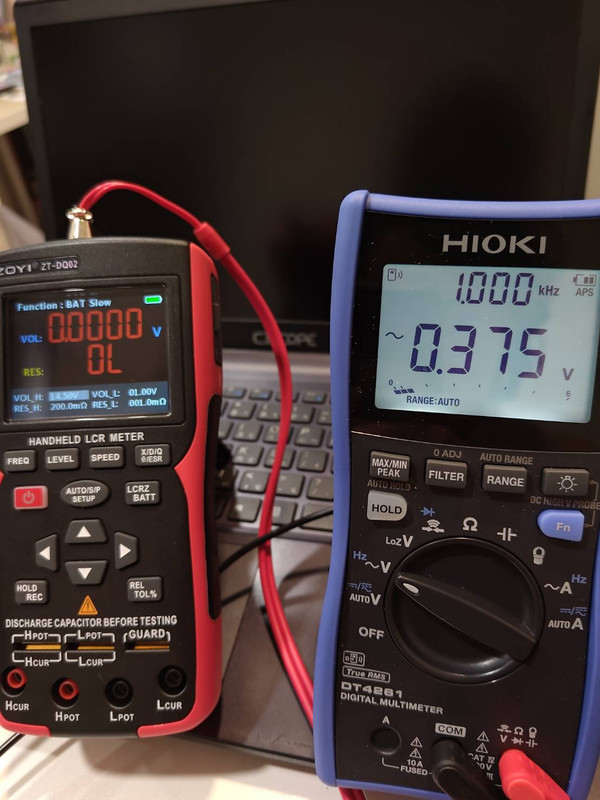

這個是一個1.24V DC 疊加一個1kHz 0.375V AC的設置 https://i.postimg.cc/MTcPzjpd/276284-0.jpg

用DT4261分析AC部分發現THD高達22% 果然是一個變形的正弦波無誤 https://i.postimg.cc/g2Ygn70w/276295-0.jpg

https://i.postimg.cc/s2LmHD4S/276296-0.jpg

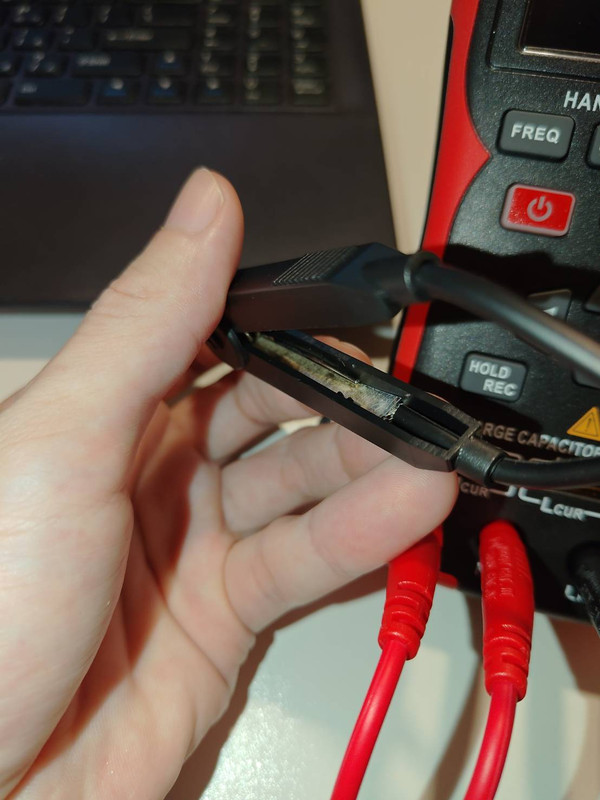

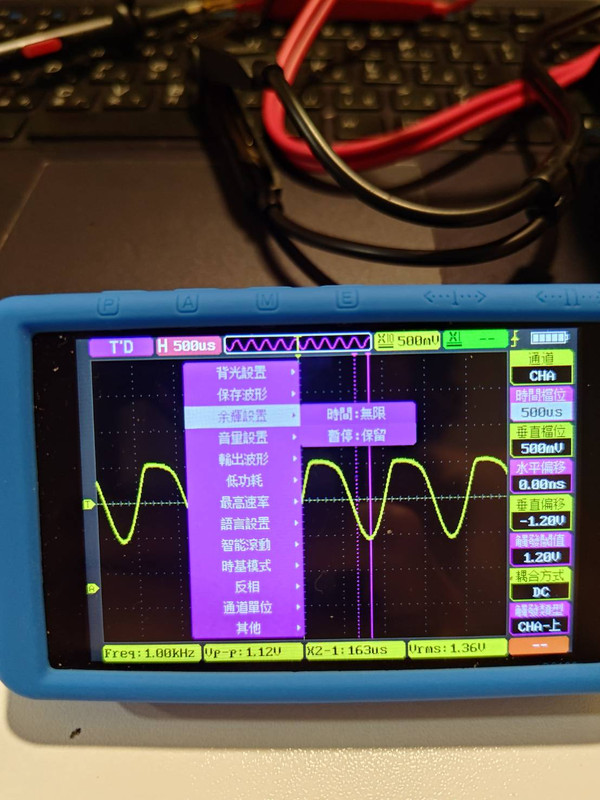

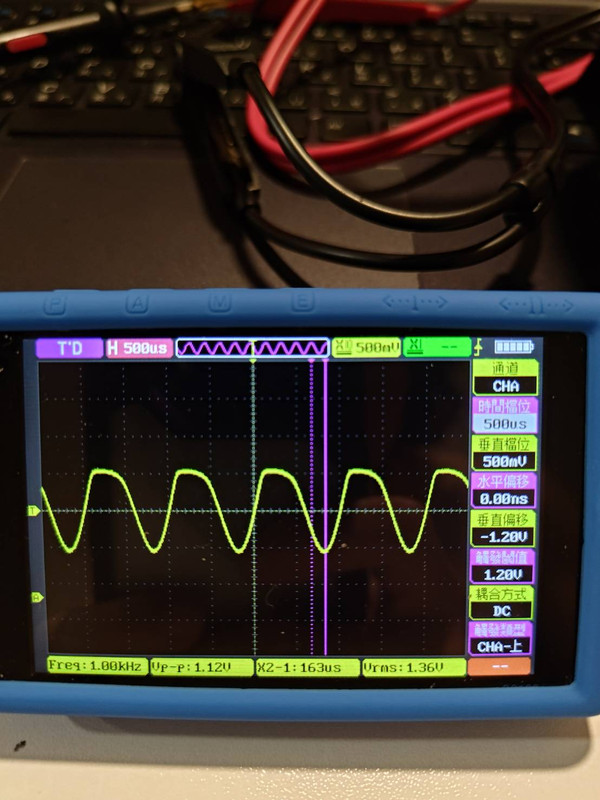

把餘暉模式打開發現變形的很有秩序...? DQ02電池內阻計模式的原理是對電池注入一個微小的AC訊號計算阻抗但DC偏置還是挺大的不建議對無法充放電的電池類型進行量測對電池會有傷害使用在各類型的機車電瓶倒是完全沒問題的 -------------------------------------------- 總結ZOYI DQ02的優缺點優點： 1.價格極度低廉約2500元即可擁有2合1且高精度的LCR錶此價位真的難逢敵手甚至上打萬元都沒什麼問題可以說是中創跟得益後的新國民機款 2.篩選模式對於大批量元件使用真的很方便 3.頻率電頻皆可調 100Hz~100kHz 0.1V~0.6V 不用怕在線測量時高電位觸發奇怪的元件導致錯誤量測 4.支援簡體中文與英文對於英文苦手的人可能有幫助 5.內部採用18650電池充飽電連續使用一整天基本沒問題就算真的沒電身邊也沒辦法充電幾顆螺絲拆開裝上新電池又是一條好漢 6.如果不會調整LCR錶的新手全部設定auto 頻率1kHz 0.3V 就能應付90%以上的場合缺點： 1.前端的四線開爾文夾竟然要額外加購而且兩副夾子廉價感都超重 https://i.postimg.cc/cHYzQnG6/276247-0.jpg

夾子內部這個線絕緣只用了一片塑膠片...?? 雖然說不影響使用但真的很玩具風 2.機身非常不防滑立架立起來在桌上跑來跑去 3.沒附短路片是要使用者吃屎還是怎樣兩端夾子互夾的校正法很不準反正我不知道短路片超重要的竟然沒附這真的很扣分 4.新出的產品Bug一堆強烈建議升級到V1.0.8版本現在的版本比起剛出好很多了不然V1.0.5那時候超多bug 用的很煩 5.ZOYI一年前出了一個超悲劇的產品ZT703S 想洗白短時間內我看有點難不過再怎樣都比Fnirsi的名聲好就是了但最近Fnirsi也出了一款電池內阻計便宜且精度還不錯有機會挑戰YR1035+的地位以上謝謝大家 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 218.164.165.192 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/biker/M.1753036154.A.96C.html
