[心得] USB充電器評測 — 廉價充電器你真敢用?

看板biker (機車摩托車)作者nowitzkixd (十元作家)時間1小時前 (2025/12/24 08:24)推噓0(0推 0噓 0→)

留言0則, 0人參與討論串1/1

------------ ※文長慎入 ------------ 大量學理燒腦 ------------ 所有數據僅為當前測試環境所測量之結果不保證其他環境的使用狀況 ----------- 為了實測廉價的USB車充效果如何特地去海鮮網拍買了一組200元以內銷量最好的USB車充雖然說最後含運只花了108元 https://meee.com.tw/1Y3MYNF.jpg

但這價格基本上還是花了我將近半個月的工資你各位阿好好讀書拚個十年八年的有朝一日也能跟我一樣擁有屬於自己的一顆 USB車充 https://i.meee.com.tw/IPCP8H4.jpg

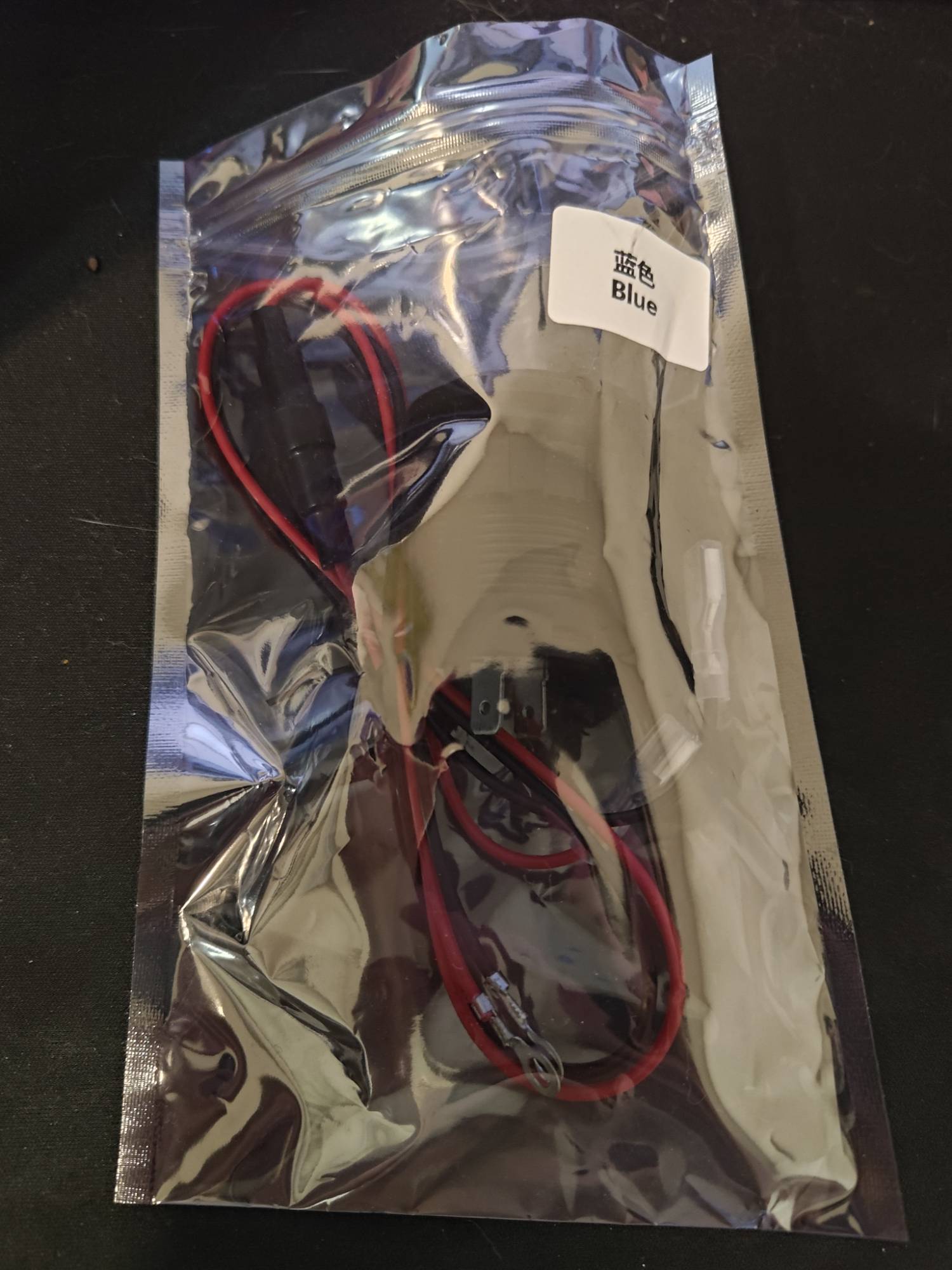

簡單的靜電袋包著產品就送來了 https://meee.com.tw/bnpBsLN.jpg

正極線有一顆玻璃保險絲 https://meee.com.tw/V21AI1K.jpg

本次購買的是帶電壓錶的雙孔款式輸出標示為5V 2.1A 有附上防水蓋密合度使用上還算不錯 https://meee.com.tw/EZnvuEO.jpg

背面標示+-極 https://meee.com.tw/ldi9SGQ.jpg

https://meee.com.tw/BlTFKEf.jpg

使用power-z 查看快充協議掃不到任何快充協議基本就是一個DC-DC模組 ------------------------- 接下來會進行一些測試 https://meee.com.tw/tNLY6DO.jpg

這邊我自己做了一個小小的USB轉接線等等的測試都會使用到他首先是電壓顯示部分 https://meee.com.tw/Icv9TFb.jpg

使用的儀器為正點原子的DP100可調電源 https://meee.com.tw/DEtvgIO.jpg

空載狀態下電壓錶於4.1V啟動顯示輸出為4.1V 顯示為4.1V https://meee.com.tw/C0H6PLz.jpg

5V USB電源輸出於10.1V啟動輸出為10.1V 顯示為10.1V https://meee.com.tw/I99BRZn.jpg

輸出為12.0V 顯示為12.1V https://meee.com.tw/o4WQfR9.jpg

輸出為14.5V 顯示為14.6V 開路電流約0.02~0.03A 電壓錶的顯示還算蠻精確的電壓顯示項目通過 -- 接著是無負載狀態下的5V USB輸出精度使用工具為Hioki的DT4261 https://meee.com.tw/IEwo9QL.jpg

10.1V下輸出為5.125V https://meee.com.tw/C0OxXgl.jpg

12.0V下輸出為5.126V https://meee.com.tw/BGBxTWR.jpg

14.5V下輸出為5.126V - 使用正點原子的EL15電子負載儀製造一個標稱最大值的2.1A固定負載量測負載狀態下的5V USB輸出精度 https://meee.com.tw/DDSM0kq.jpg

- https://meee.com.tw/RKDFdBn.jpg

10.1V下輸出為5.015V https://meee.com.tw/XnKqLLB.jpg

12V下輸出為5.023V https://meee.com.tw/ul3IIfC.jpg

14.5V下輸出為5.032V 基本上不論是負載下還是無負載下 USB充電器的電壓輸出精度都在3%以內而USB規範是在5%(4.75V~5.25V)以內電壓輸出項目通過 ------- 再來是輸出的平穩度也就是紋波測試對於任何電源輸出肯定是越平穩越好但是在現實世界中因為各種因素所以不存在這種完美電源因此我們可以利用儀器來檢查電壓上下浮動的值 https://meee.com.tw/bPJtLk3.jpg

https://meee.com.tw/Ry8gC94.jpg

https://meee.com.tw/HXp42h7.jpg

紋波的測量會使用到示波器這邊使用的示波器型號為Siglent SDS824X HD 當然如果真的不會使用示波器的話市面上也有很多懶人儀器可以使用如power z本身有內建紋波測量功能但精度就沒辦法這麼高 https://meee.com.tw/URpp9Hf.jpg

這邊我使用X1探棒搭配接地彈簧示波器使用設定為AC與20M帶寬限制以符合工業規範測量紋波的條件 https://meee.com.tw/HiqIUh4.jpg

量測方法也很簡單直接用探棒去點V+跟GND即可量測手法皆為先通電探棒再點這邊我會量測10.1V 12V 14.5V 在0.2A 2.1A 與3.5A過負載的數據首先是0.2A組 10.1V https://meee.com.tw/yXWWr5e.jpg

Vpp當前值為394.792mV 12.0V https://meee.com.tw/JuCDD00.jpg

Vpp當前值為420.833mV 14.5V https://meee.com.tw/qOlESdt.jpg

Vpp當前值為433.750mV 基本上這個紋波是有點異常大的一般來說紋波控制盡量是在100mV上下會比較恰當如果是充一些比較敏感的設備或是在濾波上處理得比較不好的設備就會開始有ㄧ些問題產生再來是2.1A組 10.1V https://meee.com.tw/BBuKGaR.jpg

Vpp當前值為377.292mV 12.0V https://meee.com.tw/yf1U2DK.jpg

Vpp當前值為417.917mV 14.5V https://meee.com.tw/olPmISS.jpg

Vpp當前值為459.538mV 最後是3.5A 超負載組 10.1V https://meee.com.tw/79N3ygM.jpg

Vpp當前值為364.375mV 12.0V https://meee.com.tw/TU0gC1d.jpg

Vpp當前值為436.250mV 14.5V https://meee.com.tw/268JkmM.jpg

Vpp當前值為507.292mV 基本上所有負載情境下都是放飛自我的狀態尤其14.5V 3.5A的情境下直接飆升到500mV以上 ----------------- 再來是動態響應率的部分現實生活中可能會遇到負載突然加大或是輸入電壓突然變化的狀況這時候充電器會有什麼反應就很重要了 https://meee.com.tw/oxYWdtA.jpg

負載儀設定為每1mS 負載從1A跳變到2.1A 再回到1A無限循環 https://meee.com.tw/gFfFGkq.jpg

10.1V https://meee.com.tw/AMREEps.jpg

12.0V https://meee.com.tw/RlMBPiN.jpg

14.5V 可以看到在跳變的負載下電壓也隨之跳變劇烈對於設備端的考驗還是比較大的 --------- 上電波型上電波型是指說你USB剛插入的那瞬間(或是插著負載打開電門的瞬間) 所反應出來的波型 https://meee.com.tw/PsHwdfY.jpg

這邊我找來了一個廢電瓶非常簡易的綁了一個小開關連接2.1A的負載當按下開關導通的瞬間 USB端會反應出怎樣的波型示波器設定為Single單次捕獲 https://meee.com.tw/6fnKoDE.jpg

可以看到上電瞬間有一個6.47917V的過衝整個完整的上電震盪時間為1.19mS ---------------------------- 最後是一些相關的保護 https://meee.com.tw/r4WKpjZ.jpg

短路保護有 https://meee.com.tw/Dfve0is.jpg

過流保護有限制在3.6995A https://meee.com.tw/BlFWhO3.jpg

轉換效率大約為83%左右測試兩個USB孔之間的隔離度 https://meee.com.tw/2V7vyYM.jpg

https://meee.com.tw/fR6kEqH.jpg

這邊使用信號產生器信號產生器型號為Siglent SAG1021I 產生1MHZ 1Vpp 占空比50%的方波一邊插入A通道示波器量測B通道 https://meee.com.tw/6nP6gcU.jpg

測得Vpp 16.17708mV的方波具有不錯的隔離這16mV也有可能是兩接口太近而導致的耦合誤差 -------------------------------------------------- 總結來說基本的保護有但紋波實在是太大了點大到我實在不覺得能夠供應給敏感設備使用如果說後端接的只是一些加熱手套或是不那麼精密重要的設備電壓顯示與電壓輸出還算不錯算是可以使用的但如果是接行車紀錄器或是一些敏感設備可能就要比較注意其衍生的相關問題如當機紫屏雪花等等手機也可能會出現觸碰異常的狀況以上謝謝大家 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 218.164.150.42 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/biker/M.1766535851.A.B49.html
