行車紀錄器不斷重啟嗎？關鍵時刻當機錄不到嗎？按個喇叭催個油門畫面就海波浪嗎？你需要DIY一組銅板價的LC濾波電路！馬上拿起電話撥打 02-2311-3731 此為總統府便民服務電話打了沒用喔^.< ------------------------------------------------------- ※文長大量學理燒腦不喜勿入 ※內文與範例僅供公益用途與教學使用 ------------------------------------------------------- 每次機車一發動車載式行車記錄器就開始發作這一切都是電磁雜訊在作祟電磁雜訊有很多種類比如說電磁干擾(EMI) 整流紋波(Ripple) 電壓突降或反彈接地迴路與車體耦合干擾等等 EMI 大多來自於點火系統高壓線圈產生的高壓電就像不斷對周圍丟迷你閃電雨這時候你的電線就像是天線被電線耦合進整車電系中 https://i.postimg.cc/3rZ7NdD6/269752-0.jpg

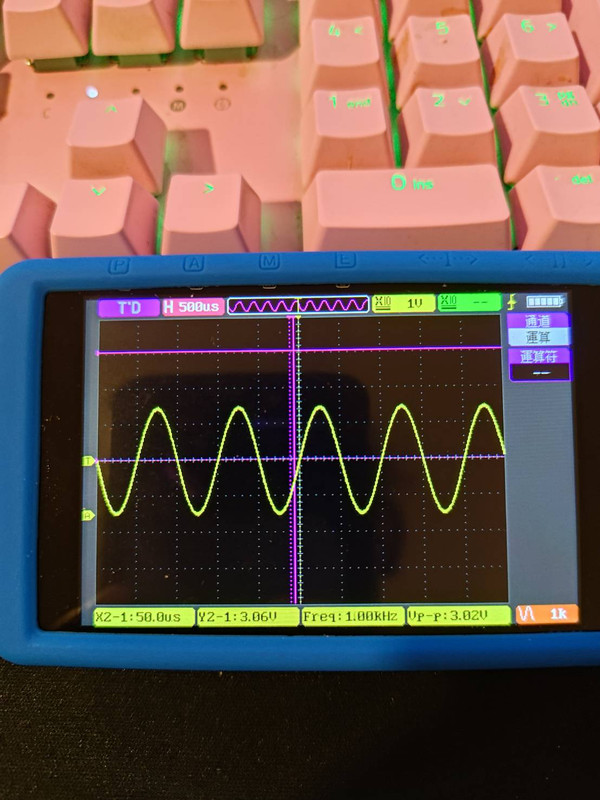

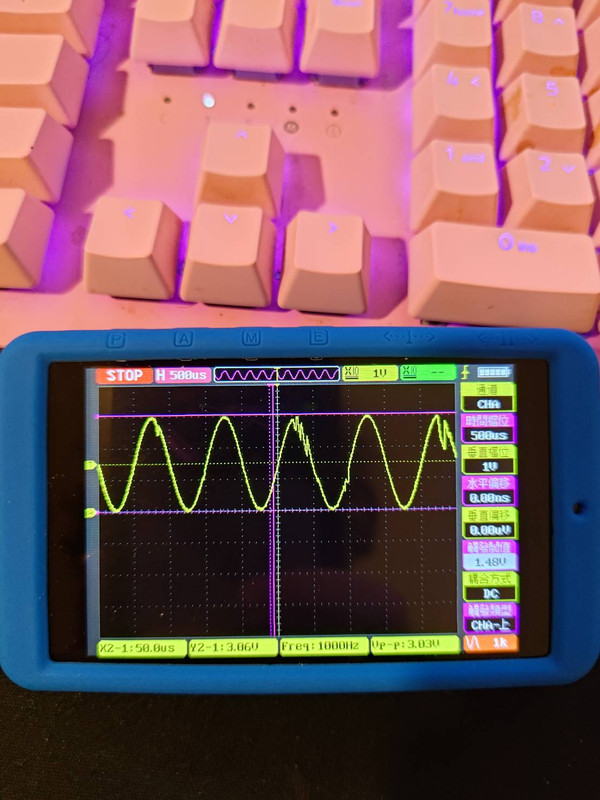

假設上圖為正常波型我所輸出的function是 Sin波1kHz 3V https://i.postimg.cc/sgMRTm0d/269753-0.jpg

EMI干擾狀況下就很像圖中不規則的毛刺因為受到干擾導致波型出現雜亂毛刺或尖刺所以訪間才會有R值火星塞與帽蓋的出現就是為了抑制與減緩這種狀況的發生 -- https://i.postimg.cc/3x4PXRd3/Smoothed-ripple-svg.png

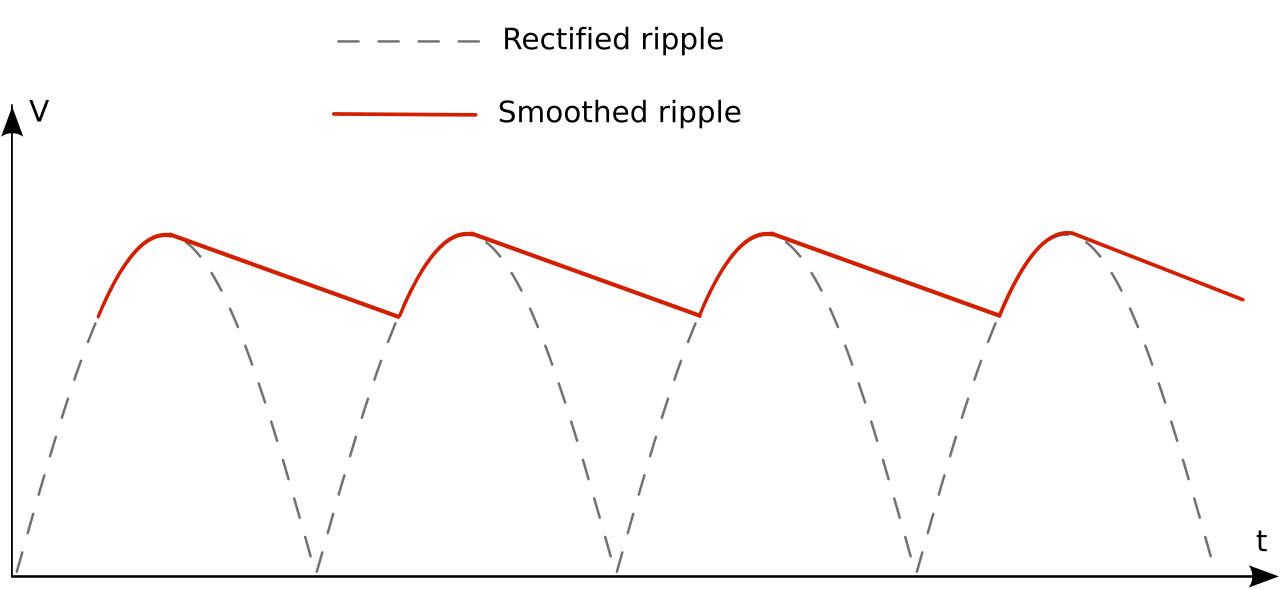

整流紋波我們的機車系統是交流發電機經過整流轉為直流供電但整流不可能完美古有云：「萬物皆可Sin」— 傅立葉我們整流的直流電其實就是很多很多的Sin波組合而成的「假DC直流」不過越多的Sin波或是轉換的越好看起來就是一個更完整DC直流而這種震盪也被視為污染的一種 -- 電壓突降與反彈簡單來說你開關按下去一些重設備像喇叭啟動電源等等有機會電壓驟降反彈就是有些線圈類的設備可能就會產生反電動勢(Back EMF) 打回你的電路等等這個我等等會提到 -- 接地迴路與車體耦合簡單也最常見的就是你電瓶負極拿去鎖車台接地不良或是那條迴路上一堆附載在開開關關我做個舉例你家裡一個電錶只有一個電器在運作跟家裡每個插頭都插上延長線每個延長線都插著礦機在挖礦哪個電源會比較乾淨嘻嘻 ---------------------- 了解這些後就進到我們的主題 LC濾波電路 --------------------- L C 簡單來說就是電感(Inductor) 跟電容(Capacitor)組成的電路什麼是電感？什麼是電容？ -- 電感電感在電流流通時產生磁場儲存能量而他最大的特性就是「電感電流不能突變」「電感電流不能突變」？？什麼意思？？我來說個小故事 - 那晚電感男與他的女朋友在望高寮浪漫的看夜景你不說我不說沒人知道望高寮下一堆墳墓「寶貝，你會愛我一輩子不離開我嗎？」「我電感男發誓，我會愛你一輩子的。」「那如果哪天你不愛我了呢？」「不！我不會讓這種事情發生的！」「如果嘛！我說如果！假設！」「操妳媽廢話一堆耶！林北就去公園路叫兩個紅牌再各加一個鐘！這就是老子的實力！」那晚望高寮下面多了一座墳墓 - 這個小故事我們能夠得知三件事情 1.電感男雖然嘴巴說不會變心但實際上他有可能會變心 2.電感男會嘗試阻止變心的發生 3.如果阻止不了變心那電感男會去做怪怪的事情電感男好浪漫電感也是一樣的道理 1.電感實際上電流有可能突變 2.電感會努力阻止電流突變的發生 3.如果阻止不了電感會做出怪怪的事情實際舉個例子 https://i.postimg.cc/ryhVgDF4/2025-05-17-194516.png

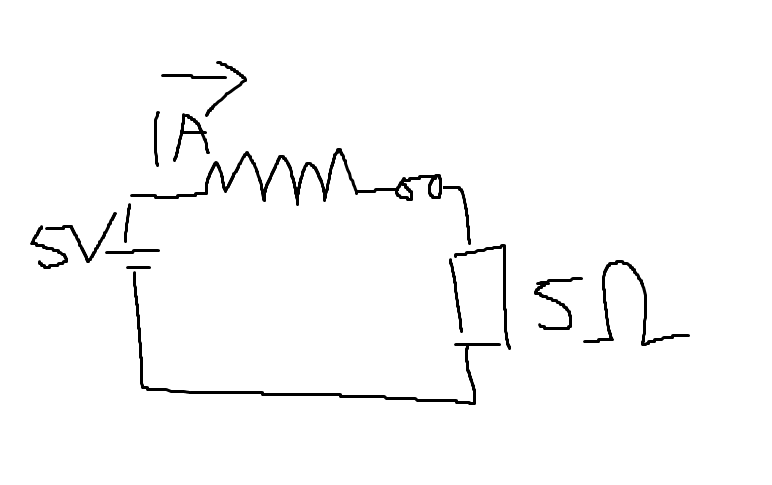

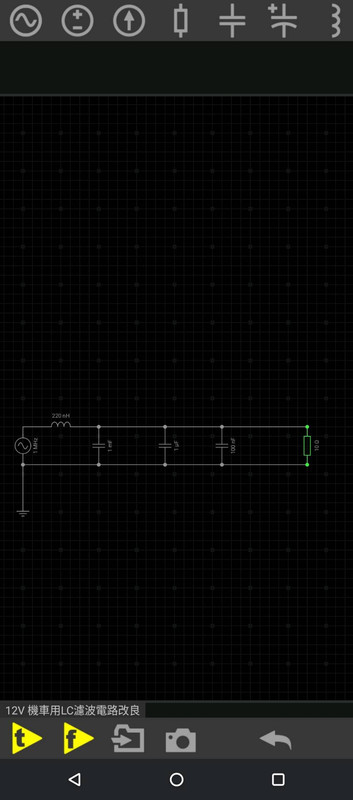

假設此電路中電源5V電阻 5歐姆開關導通整個迴路有1A電流且流過電感這時候假設開關瞬間的斷開空氣可以作為一個非常大的等效電阻假設這個等效電阻設為10億歐姆好了要維持整個迴路仍有1A電流電壓就必須上升到10億伏特才行而電感他真的會這麼做所以電感公式為 U=L*(di/dt) U=電感兩端所產生的電壓 L=電感值 di=電流變化量 dt=時間變化量而現實中因為種種因素不太可能讓電感真的打到10億伏特因為這個dt在現實中可能如果是手動開關電源 10ms都算神仙手速了但如果有天你能夠讓這個dt=0 那電感真的能發出無窮大的電壓 ------------------------------------------------ 而電容與電感極其相似電容是利用電場儲存能量你可以把他視為一個充放電極快的電池比較好理解因為這特性所以「電容上的兩端電壓不能突變」小故事我就不說了ㄏㄏ電容的公式是I=C*(dv/dt) I=電流 C=電容值 dv=電壓變化量 dt=時間變化量 ------------------------------------------------ 利用這兩者的互補互牽制原理就能組成LC濾波電路簡單說電感擋住了高頻率的電流(電流不能突變) 電容洩掉高頻率的電壓(電壓不能突變) 就像一個管道裡頭裝了彈簧跟水桶突然的水流衝擊會被彈簧吸收然後細浪與水波紋被電容撫平 ------------------------------------------------ 實作所需材料： P6KE18A 瞬變抑制二極體保護電路避免高壓突波(非必要) 約2~10元 220uH 0.75線徑以上環形電感約5~15元 1mF 25V 電解電容約10元 1uF 50V 電解電容約10元 100nF 50V 陶瓷電容約5元焊接用洞洞板約15元電路圖如下 https://i.postimg.cc/sXYcsF1F/269714.jpg

二極體這張電路沒放建議使用的原因是像是一般哪怕是破破爛爛的LM7805穩壓IC 工作電壓都有7.5V~20V 瞬態可承受35V左右而P6KE18A可以做為保護行車紀錄器與電路的元件 15.3V開始微導通 17.1~18.9V開始被完全擊穿最大可鉗位在25V左右後面的10歐姆是模擬行車紀錄器不然模擬電路會哀哀叫報錯ㄏㄏ -------- https://i.postimg.cc/rwR5q6Yh/269677-0.jpg

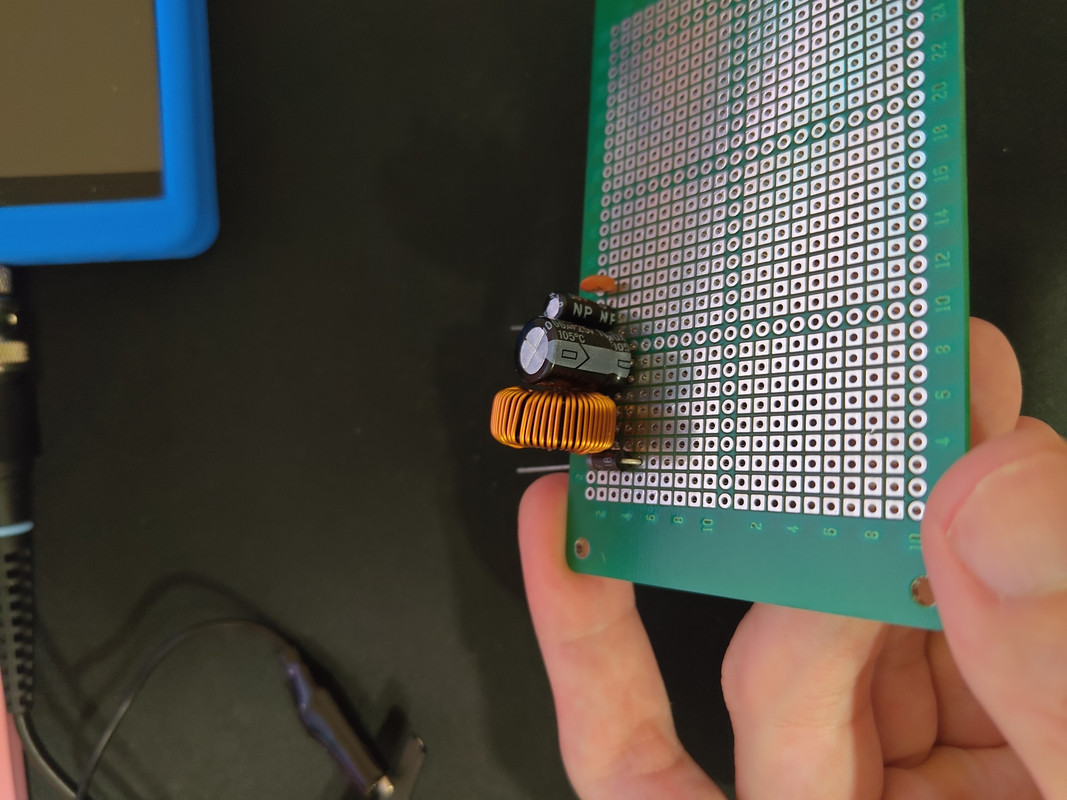

將元件如圖擺設整齊盡可能縮短走線電解電容如果有方向性的銀條腳比較短的是負極 P6KE18A 如果有使用要特別注意方向性有銀色的那條朝正極也可以用三用電錶確認 https://i.postimg.cc/bJgtmqsv/269674-0.jpg

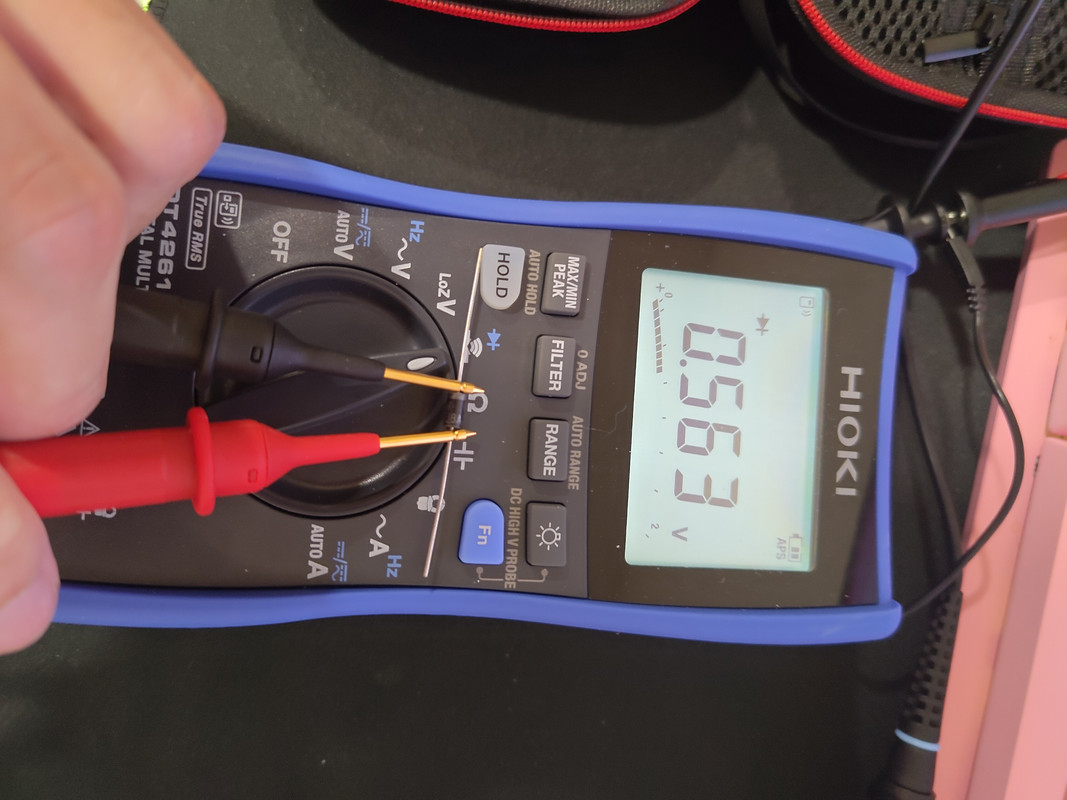

導通邊如同一般二極體 0.5V左右導通 https://i.postimg.cc/DzdJz7Qc/269675-0.jpg

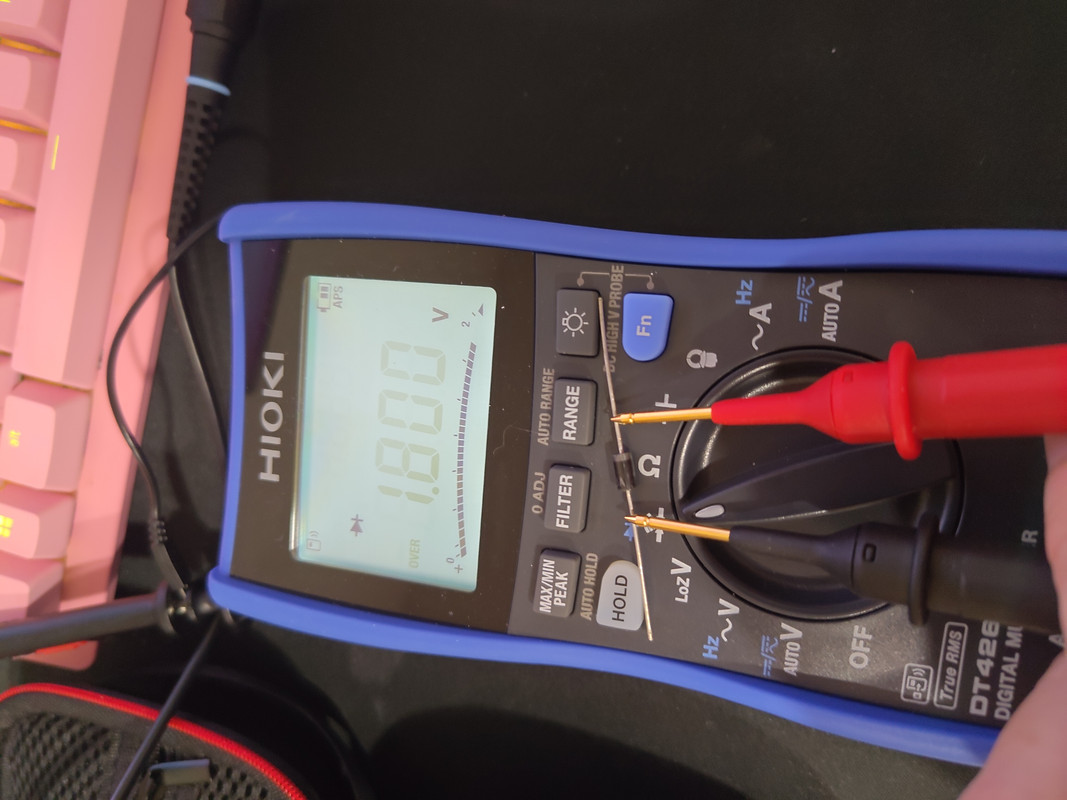

鉗位邊三用電錶則是不導通 https://i.postimg.cc/SsSX2HDb/269679-0.jpg

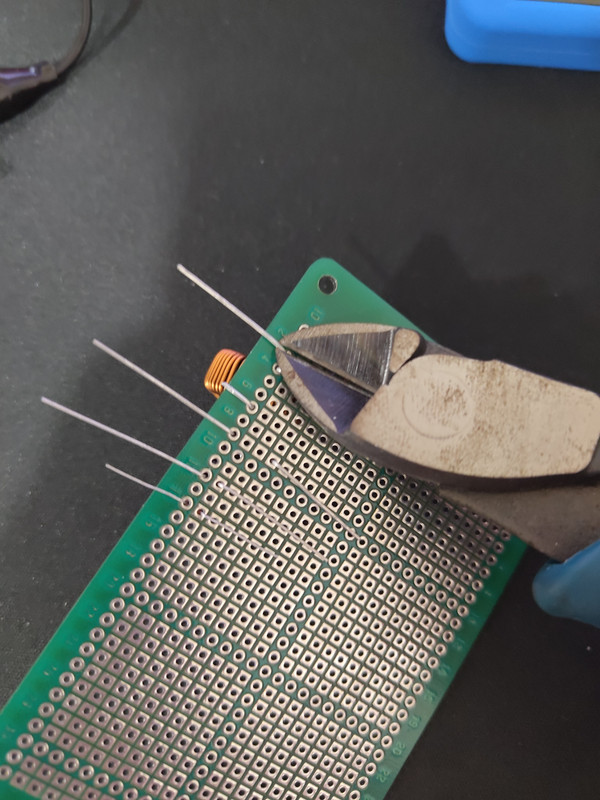

每個元件都要用斜口鉗壓緊再直的剪斷要留下一點腳固定但不可跨出焊墊焊一根剪一根不要全部剪完再來焊接 = = 焊接要訣 https://i.postimg.cc/wMP3rMH9/269682-0.jpg

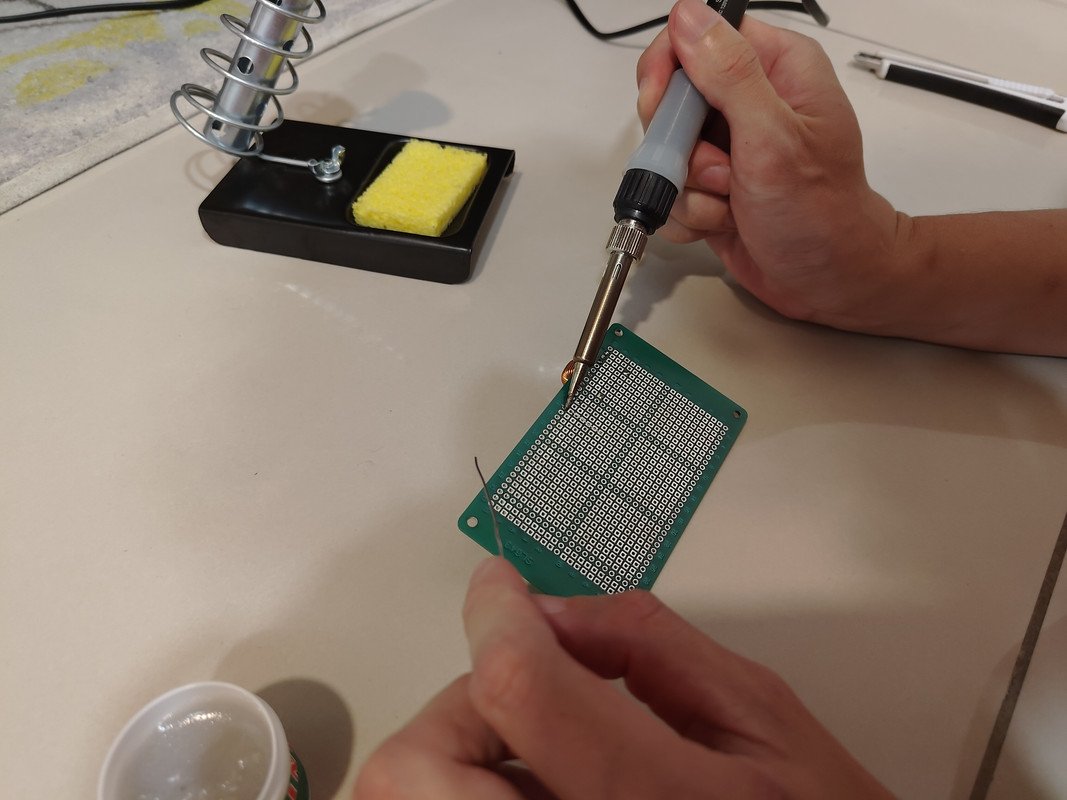

右手烙鐵先加熱焊墊 https://i.postimg.cc/bw1d6q5j/269683-0.jpg

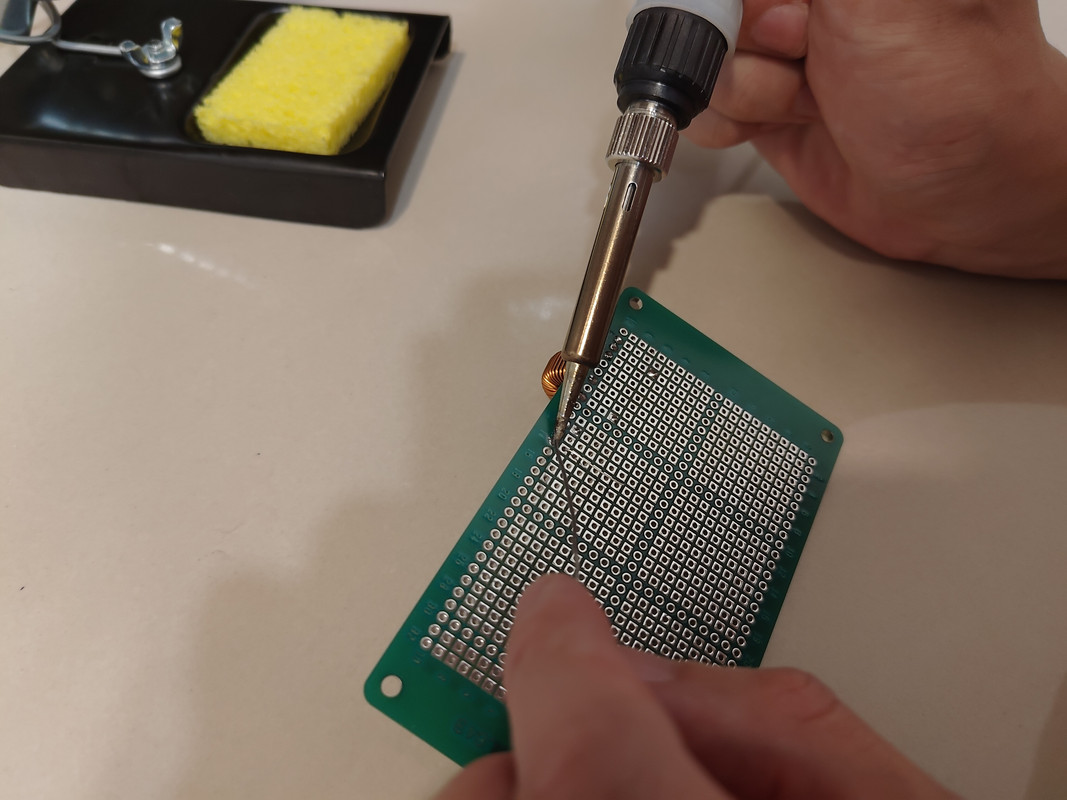

左手錫線碰觸焊墊融錫 https://i.postimg.cc/NMjMfmjg/269684-0.jpg

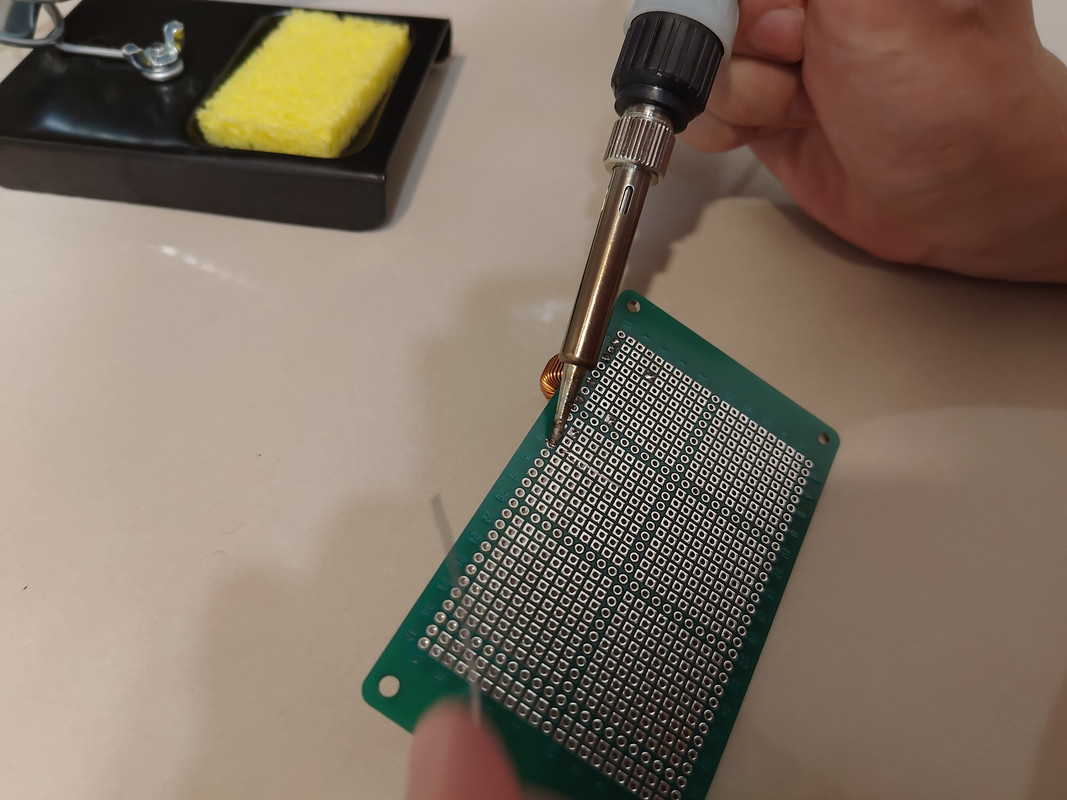

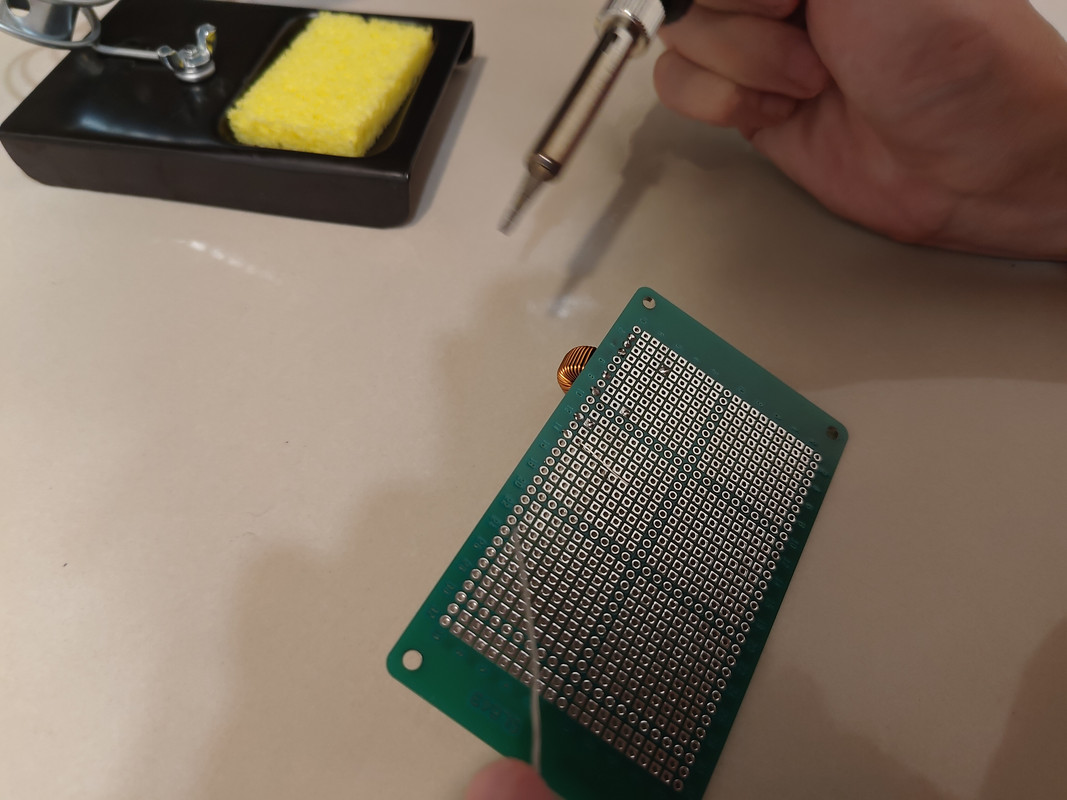

左手錫線離開 https://i.postimg.cc/pTcd9rmK/269685-0.jpg

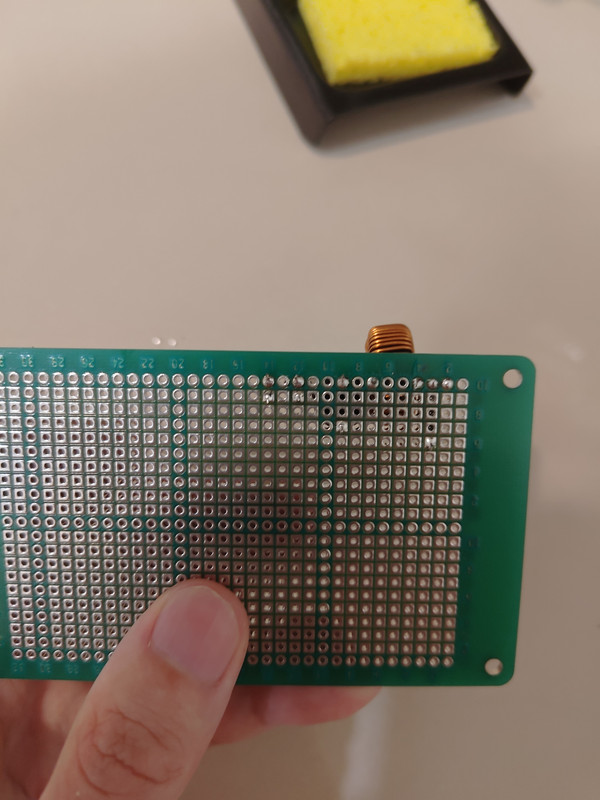

右手烙鐵離開這樣的順序能夠確保沒有虛焊有時候不好焊是因為烙鐵溫度不夠但溫度過高也容易燒壞元件也容易有氧化錫的產生新手建議用30W左右的烙鐵盡量先不要用含銀的錫線相對不好焊 https://i.postimg.cc/fT9bLwD0/269686-0.jpg

所有元件都固定就位然後開始走線 https://i.postimg.cc/W42pXgrM/269698-0.jpg

https://i.postimg.cc/L8k6tNq9/269700-0.jpg

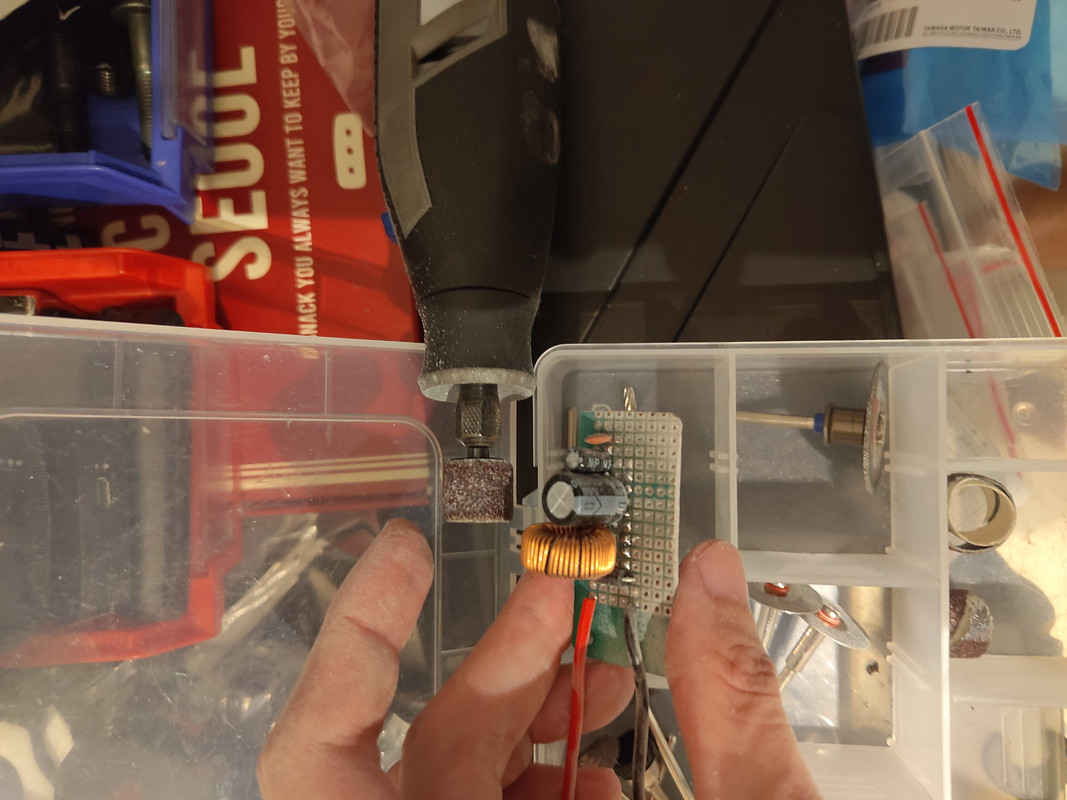

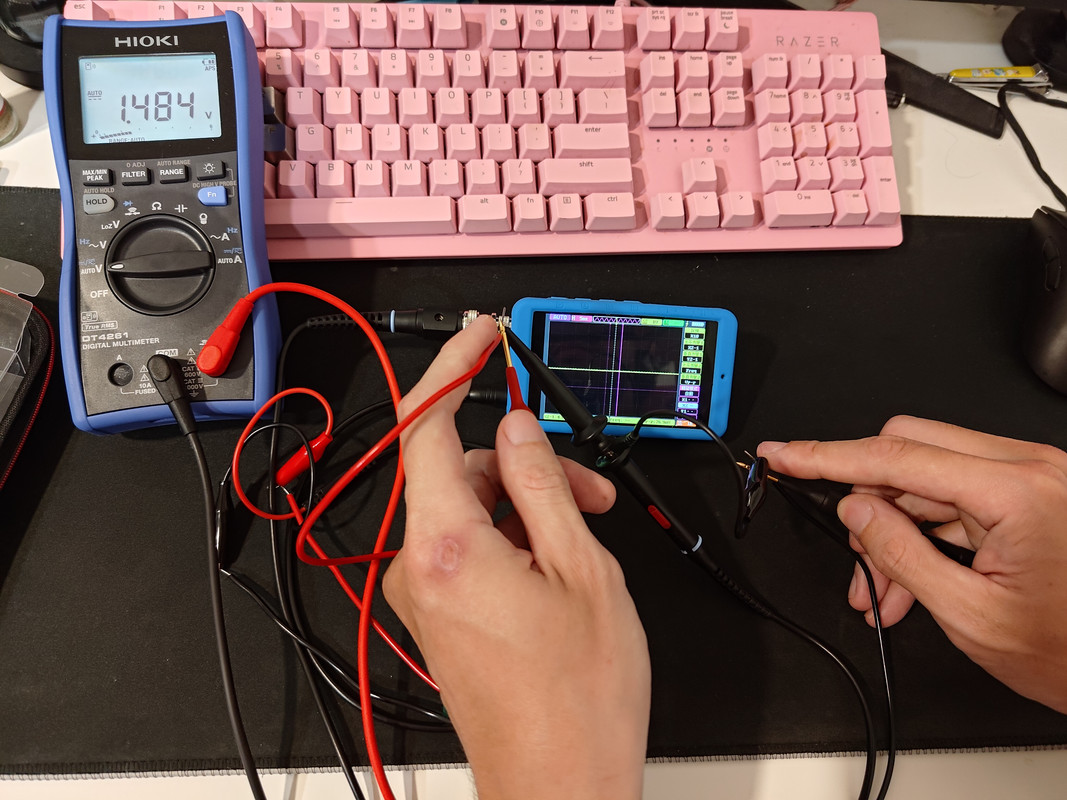

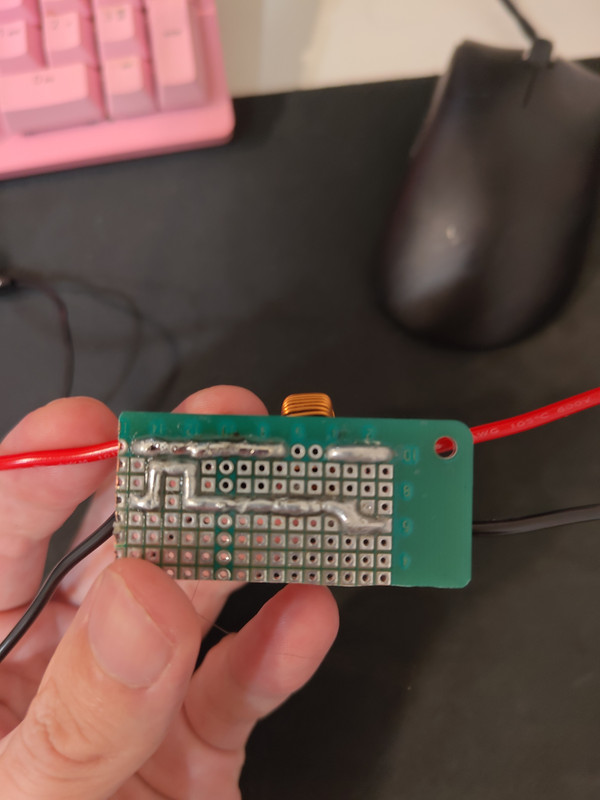

把多餘的洞洞板切掉下次還能用ㄏㄏ我這邊直接使用錫接走線此難度比較高新手可以用細銅線先鋪線錫線再沿著細銅線鋪錫會容易許多當然我也沒焊的多好看就是ㄏㄏ我的功夫這輩子就這樣了習慣了也沒救了這樣基本就完工了實際要上車前前面可以再加個慢融3A保險絲還有磁環抗高頻干擾如果有太大的異常電壓突波比如說你的整流器燒起來了二極體就能導通進而燒斷那條保險絲保護後端然後整個電路可以用卡夫膠絕緣防止電路氧化之後放在防水的塑膠小盒子內防震做好放在車廂內濾波器正極拿去接鎖頭電或鎖頭分出來的繼電器的正電負極直接拿去接電瓶負極濾波器之後的負極很髒不要再拿去接行車紀錄器行車紀錄器端正極就接濾波過後的正電負極也直接去接電瓶負極不要再鎖車台了幫QQ ---------------------------------------------------- 上機驗證 https://i.postimg.cc/6Qj7ZYS7/269701-0.jpg

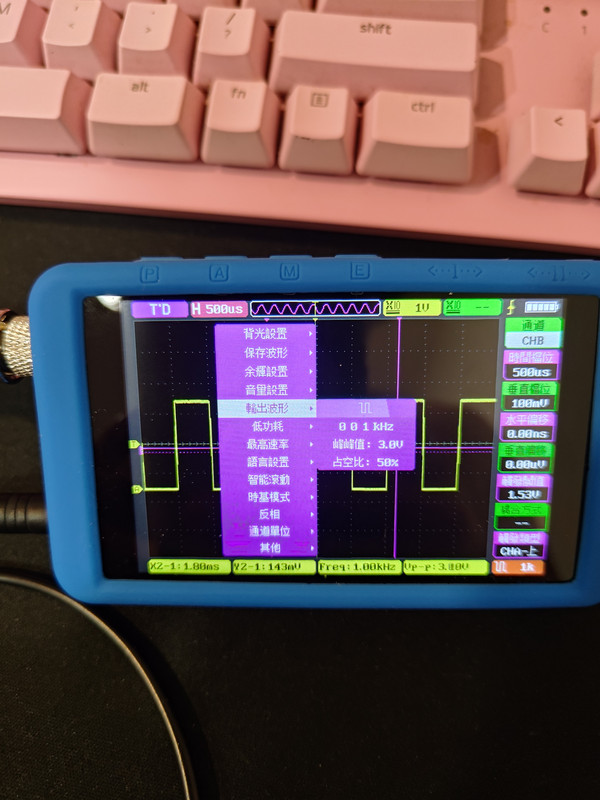

輸出方波 1kHz 3V 佔空比50%的function https://i.postimg.cc/Vvyk9TFN/269702-0.jpg

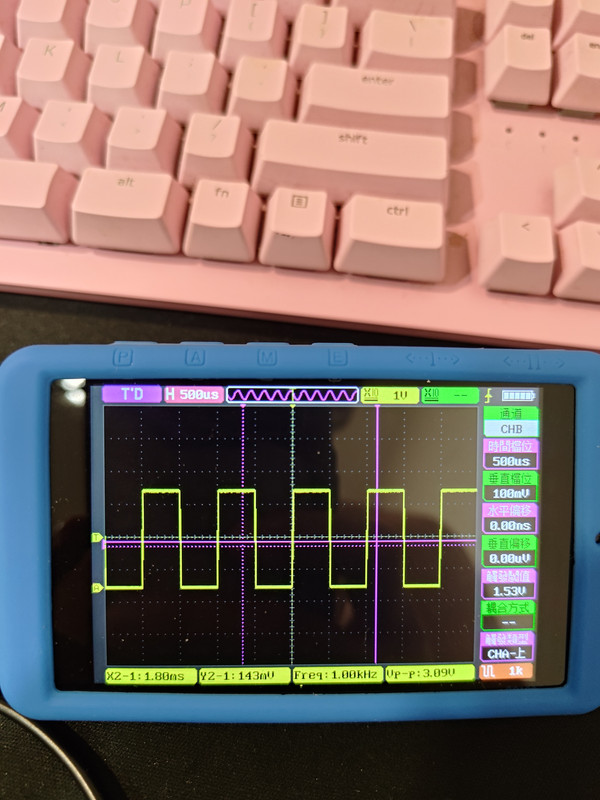

沒進行濾波前就是很完整的方波 Vp-p就是設定的3V https://i.postimg.cc/vmcYJMqB/269709-0.jpg

https://i.postimg.cc/j2rRnfsw/269704-0.jpg

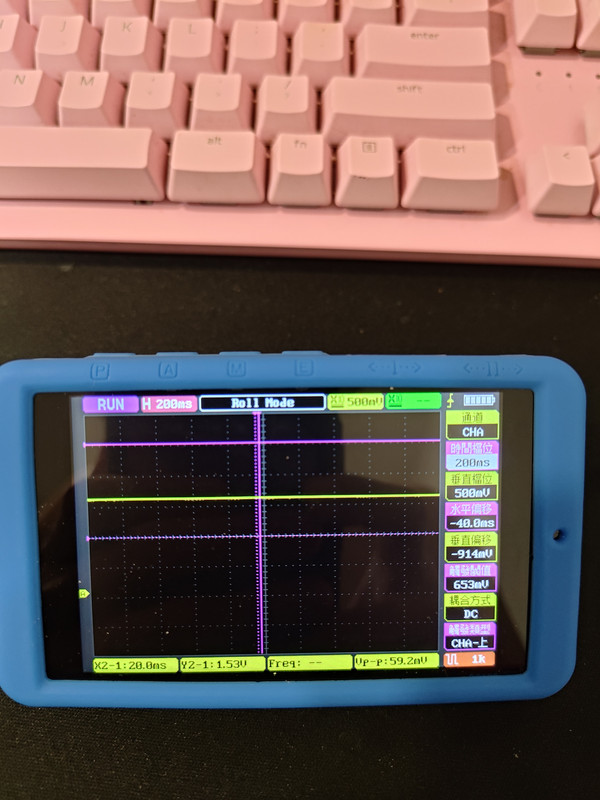

濾波過後呈現非常平穩的DC直流 Vp-p只有59.2mV https://i.postimg.cc/MHbq7GTs/269708-0.jpg

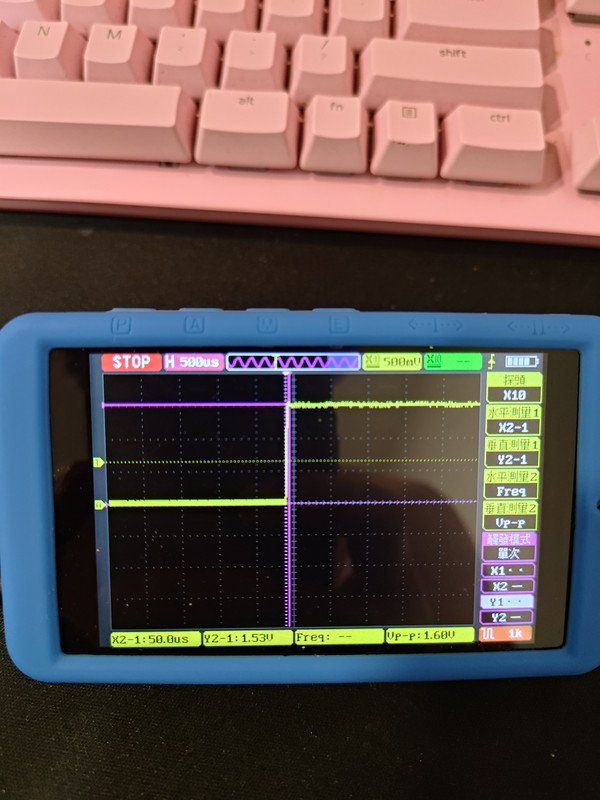

上電瞬間的波型也非常漂亮 https://i.postimg.cc/SNkyycTH/2025-05-17-220007.png

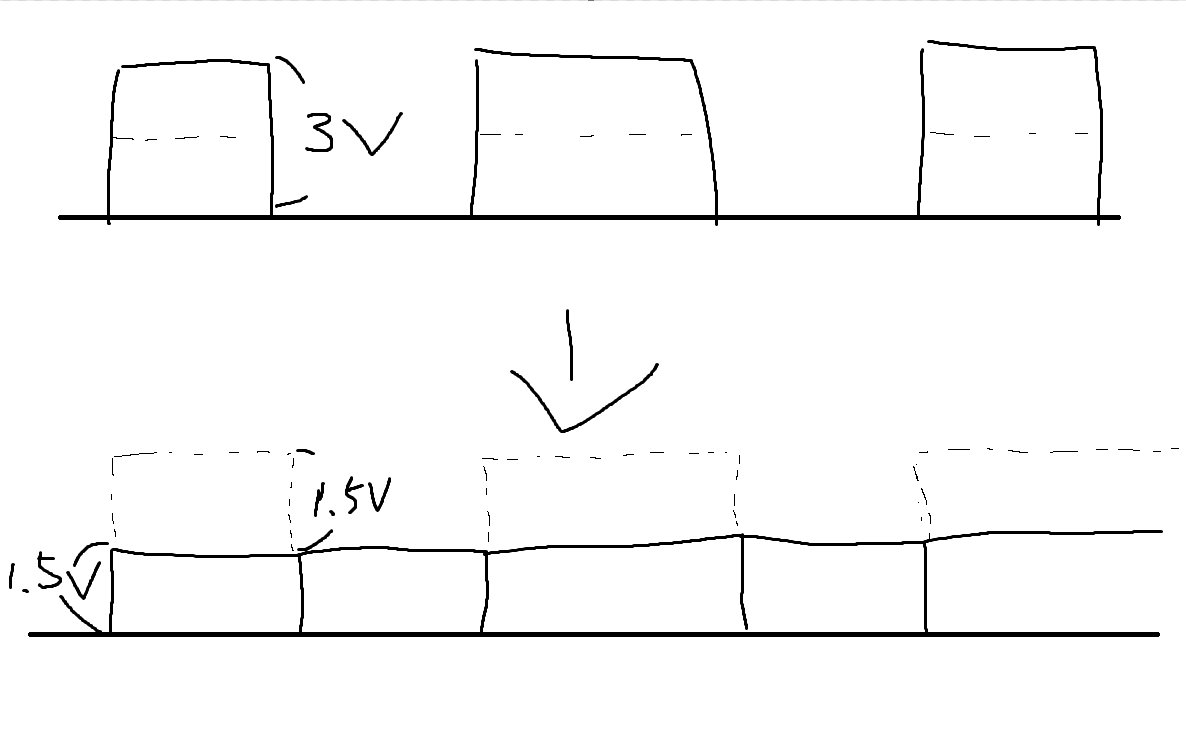

因為濾波的關係原本方波的上半部被拿去填空成了乾淨的DC源此電路大約有30dB左右的性能算是非常不錯的應該足以應付大多干擾問題且游刃有餘以上謝謝大家 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 1.174.157.188 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/biker/M.1747530717.A.7DB.html ※ 編輯: nowitzkixd (1.174.157.188 臺灣), 05/18/2025 09:17:51
