Re: [問題] 請益換完大鎖後大燈不亮

看板biker (機車摩托車)作者nowitzkixd (十元作家)時間7小時前 (2025/06/19 23:07)推噓1(1推 0噓 16→)

留言17則, 3人參與討論串2/2 (看更多)

※ 引述《ycsjay (jay)》之銘言： : 《廠牌型號》SYM R1Z : 《該車現況》 : 今日家父去店家更換鎖頭 : 回家發現大燈不亮 : 然後小燈、後車燈、方向燈是正常的 : 我想說拆開檢查看看是怎麼回事 : https://i.imgur.com/wknIjHx.jpeg

: 發現線上面的接頭是不同的（如上圖） : Google後發現原車的接頭是HKD : 然後他換的新鎖頭接頭是HA1的 : https://i.imgur.com/rY6cS6w.jpeg

: 請問板上各位高手 : 會不會是因為這個原因導致大燈不亮呢？ : 還是其實兩個接頭本來就通用的呢？ : 感謝板上的各位高手！ R1z這種早期的三陽車真的比較特殊 https://i.postimg.cc/K8qcvDw6/273089-0.jpg

先找到鎖頭pin 發現有左側兩條黑線上方紅線下方綠線右側一條黑線 https://i.postimg.cc/JnJRxV08/273088-0.jpg

https://i.postimg.cc/mhWzjyBX/273087.jpg

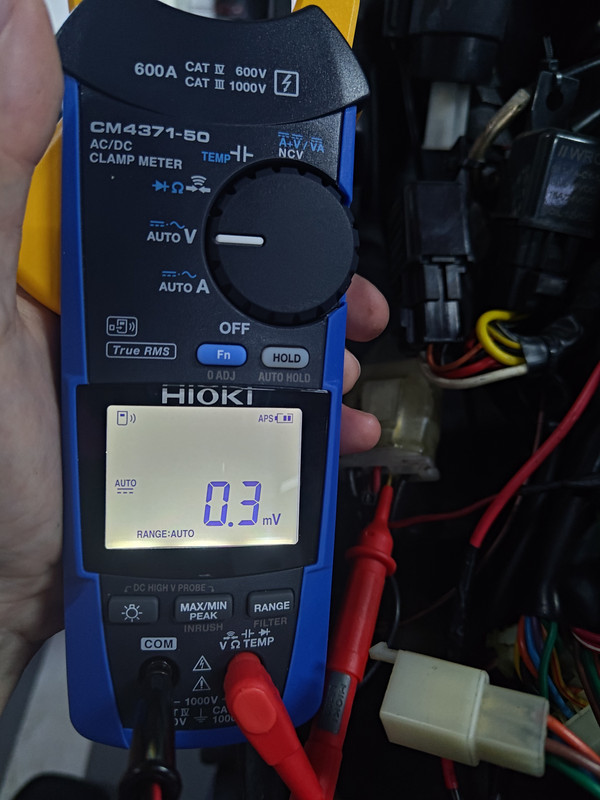

未開啟電門紅色綠色線為0.3~0.5mV 屬於感應電壓或浮電壓 https://i.postimg.cc/dtZj95mB/273086-0.jpg

右邊黑色線是12V電瓶常電 https://i.postimg.cc/qv8cPgF6/273083-0.jpg

https://i.postimg.cc/QMmQMwhX/273084-0.jpg

左邊黑色兩根是地線 https://i.postimg.cc/KvTHJPnn/273085-0.jpg

https://i.postimg.cc/wjdbP1Vn/273082-0.jpg

開啟電門後紅色跟綠色同時出現了12V????? 啊哈見鬼了直接把鉤錶鉤上綠色線看原PO遺失的那條線到底是哪裡的供應 https://i.postimg.cc/Zqw7CVSh/273078-0.jpg

開電門未開啟大燈前 0A https://i.postimg.cc/59hPYXZj/273079-0.jpg

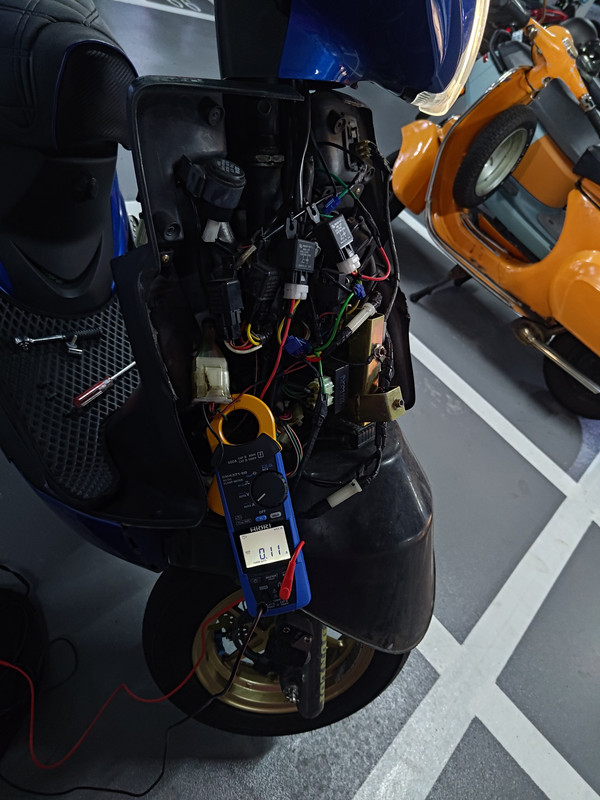

開電門開啟大燈後 0.11A 為啟動大燈繼電器的消耗電流直接判定原po遺失的綠色線為大燈線路 ------------------------------------ 此車種為AC點火-DC供電而特別的地方在於紅色線為全車除了大燈以外的DC電系供應綠色則直接且專門供應給近遠燈使用途中不使用繼電器因早期三陽電系設計不符合我個人胃口所以我個人有把原線路的大燈線組作為單純的繼電器激磁用額外拉14awg對大燈供電最後提醒原PO 如有退pin需求須注意與重新檢測HA1與HKD的腳位分配設計不可隨意混用 -- 推 pusufu5566: 沒拆到大燈也要怪車行喔？鄉民們真 36.230.163.127 06/19 09:33 → pusufu5566: 6 36.230.163.127 06/19 09:33 推 pusufu5566: 坐等查修完臉腫的各位 36.230.163.127 06/19 10:26 (^.<)y -- 以上謝謝大家 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 1.174.153.180 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/biker/M.1750345659.A.4D1.html ※ 編輯: nowitzkixd (1.174.153.180 臺灣), 06/19/2025 23:13:44
