[心得] DIY換電瓶一些眉眉角角的碎念

看板biker (機車摩托車)作者nowitzkixd (十元作家)時間4小時前 (2025/09/22 20:44)推噓22(22推 0噓 7→)

留言29則, 22人參與討論串1/1

-------------------- 最詳細的電瓶更換紀錄 ------------------ 電瓶八百塊設備三萬塊ㄏㄏ ---- https://i.postimg.cc/bY22WqkR/284910-0.jpg

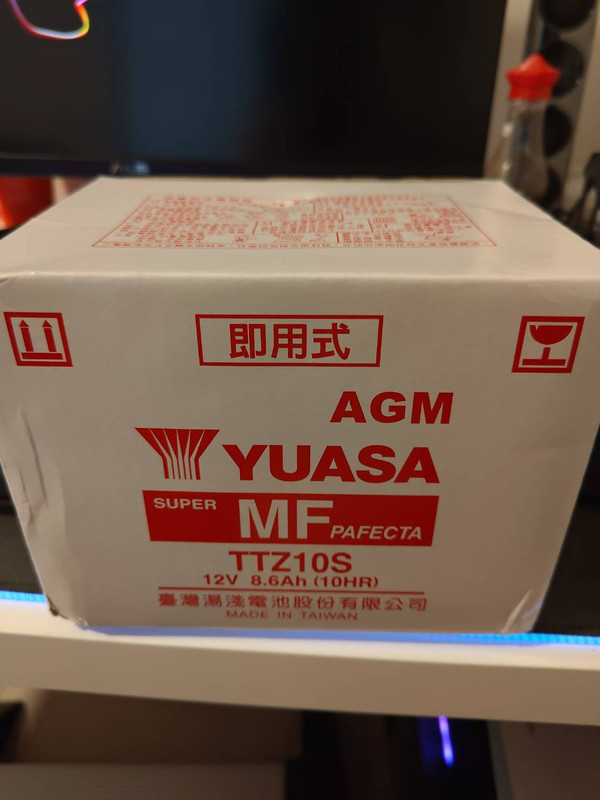

這次要更換的是湯淺的TTZ10S 屬於AGM玻璃纖維隔膜的免保養電瓶 https://i.postimg.cc/gJ21jMqY/284911-0.jpg

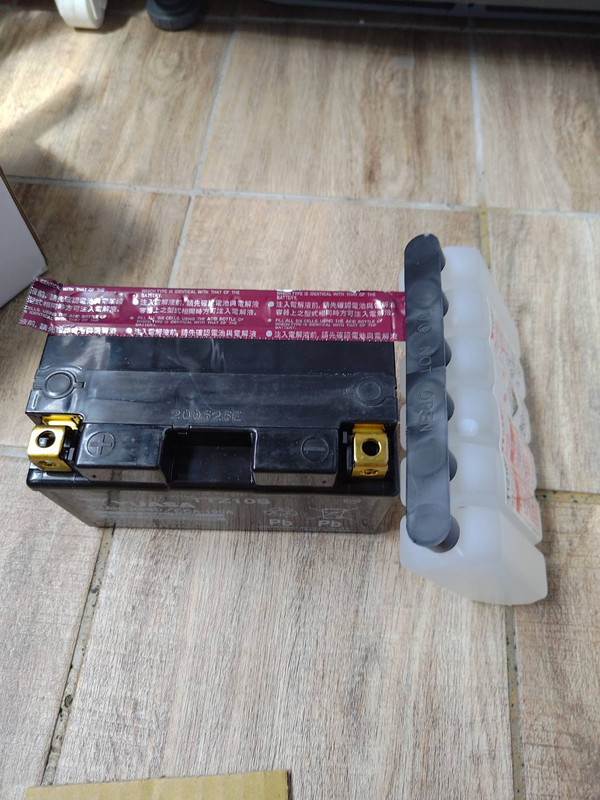

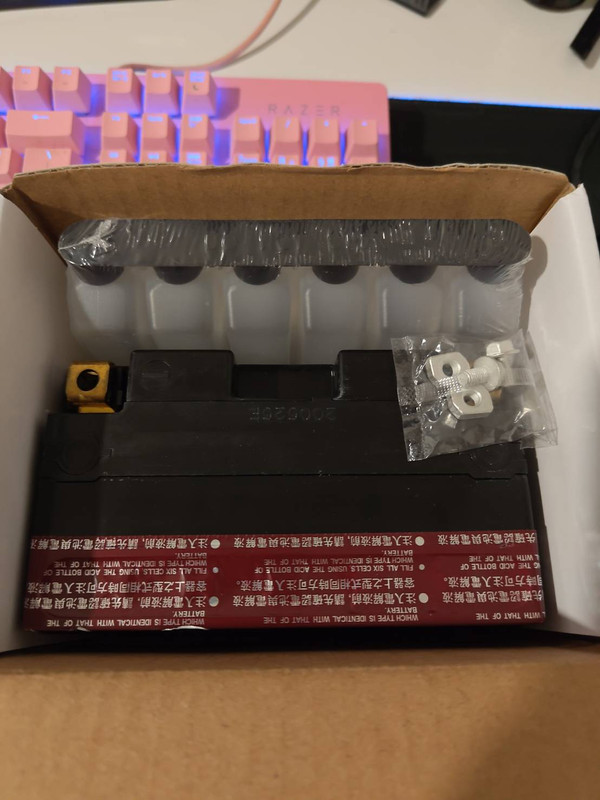

內容物螺絲一包電解液(稀硫酸) 電瓶本體 https://i.postimg.cc/85nkzfv0/284912-0.jpg

移至陽台因稀硫酸有氣體揮發建議於通風良好處進行電解液填充 https://i.postimg.cc/kXc20sXn/284913-0.jpg

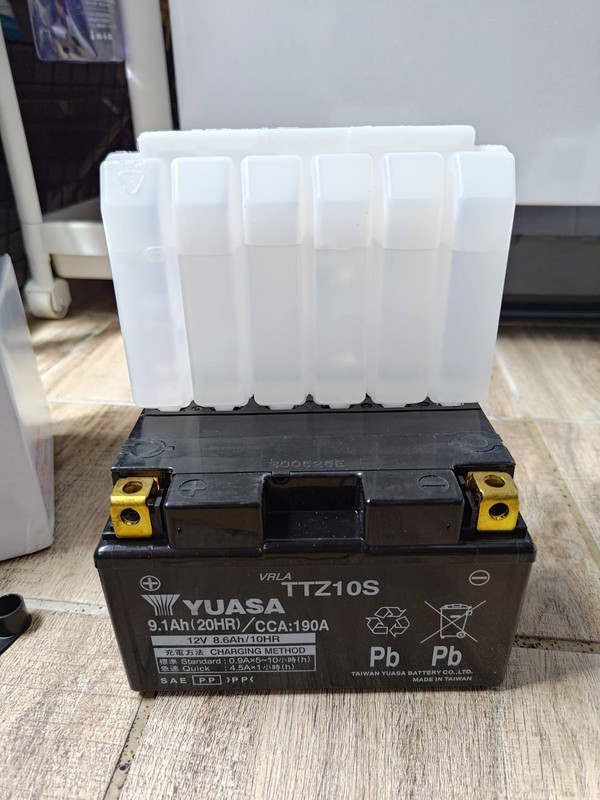

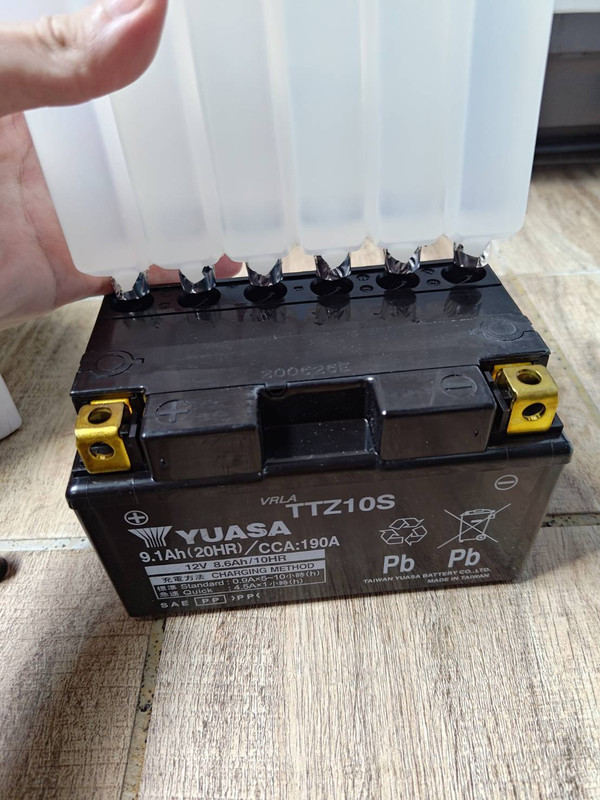

電解液容器需垂直用力插入切記不可傾斜 https://i.postimg.cc/4x2qFDDp/284915-0.jpg

123管與456管兩邊要至少一管冒氣泡如果沒有冒泡輕拍電解液容器底部即可 https://i.postimg.cc/h4bS3Gpx/284917-0.jpg

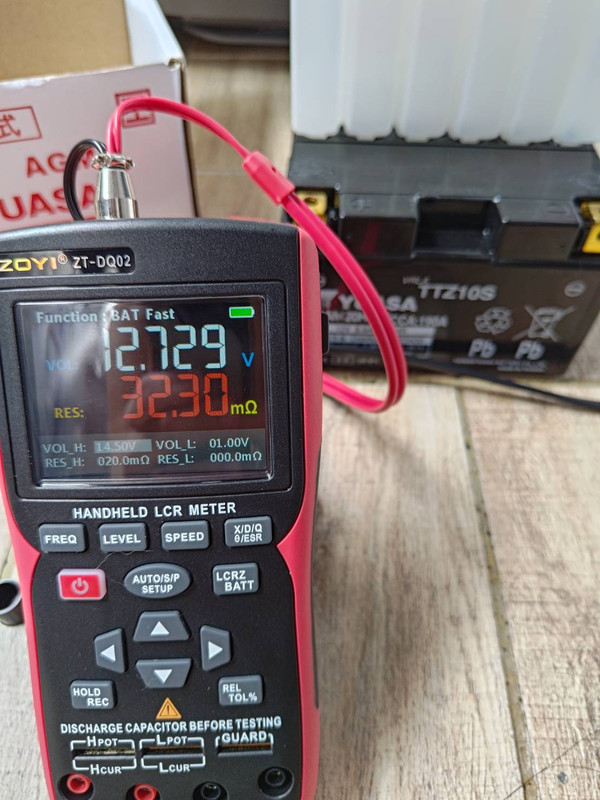

電解液注入完畢後須維持原樣20分鐘待氣體揮發與極板與電解液初步反應剛注入電解液完畢就直接量測電壓為12.729V 內阻為32.30毫歐電瓶最重要的是內阻值如果單純以萬用錶做電壓判斷會誤認為極板與電解液已經反應完全此時直接裝車並發車大電流超抽會破壞部分極板使其硫化影響電瓶壽命 https://i.postimg.cc/y6bkTxdP/284918-0.jpg

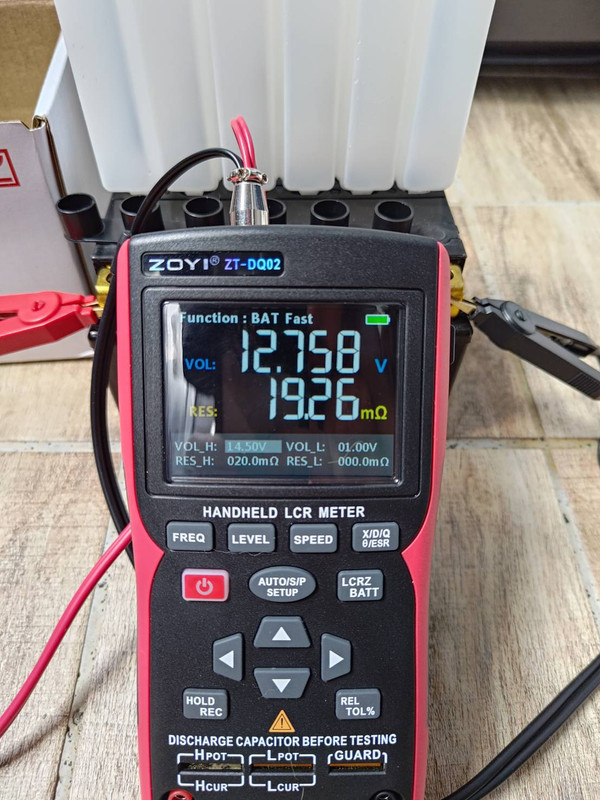

靜置20分鐘後電壓為12.758V 內阻為19.26毫歐比起剛注入電解液直接量測內阻低上許多 https://i.postimg.cc/WzGpjNGD/284919-0.jpg

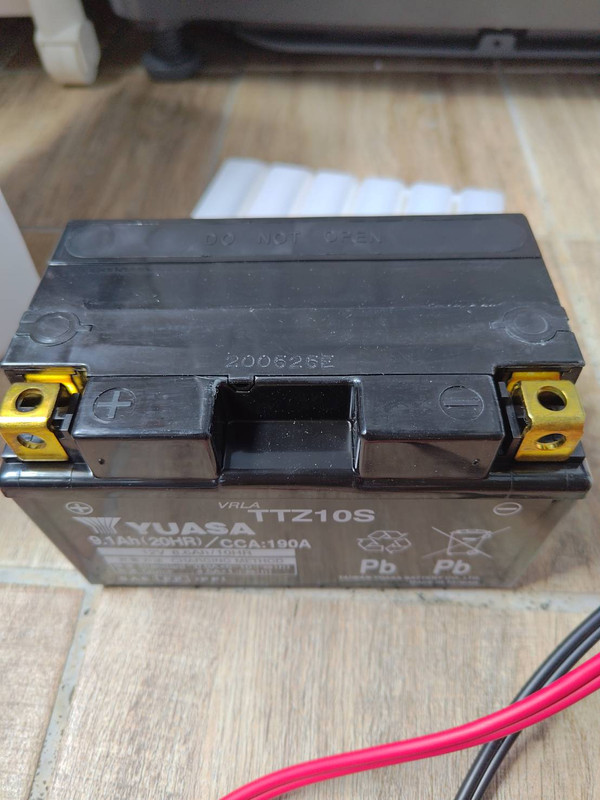

裝上密封蓋一次一格均勻壓到底切記此密封蓋為一次性未來不可拆開重新填充電解液會失去密封效果失去密封的電瓶會有腐蝕氣體或電解液漏出腐蝕周邊金屬 https://i.postimg.cc/Tw2Jn1wx/284920-0.jpg

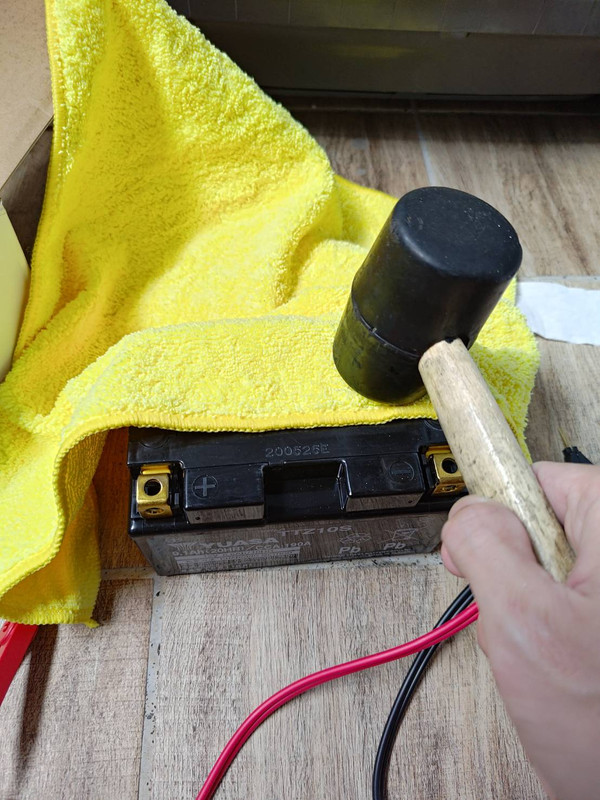

如果是力量比較小的DIY族群可以用抹布蓋住密封蓋防止稀硫酸噴濺然後用橡膠槌輕敲到底 https://i.postimg.cc/1zmCssF8/284921-0.jpg

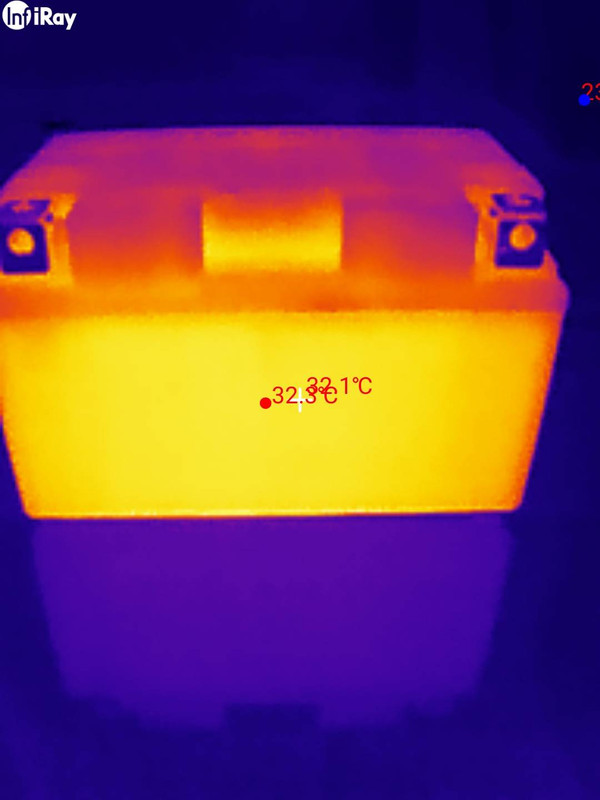

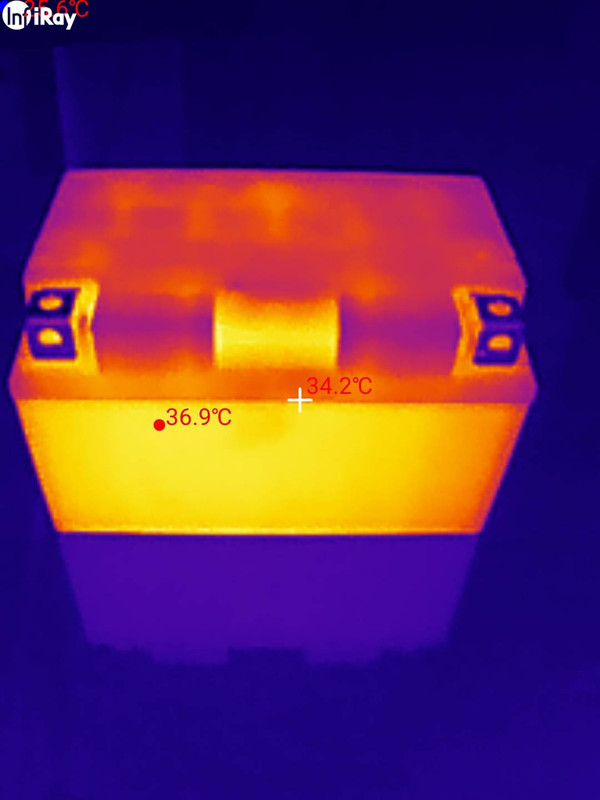

入液步驟完成封蓋後建議等待電瓶降溫至室溫26~28度再進行小電流充電入液20分鐘後內部極板其實仍在反應此時電瓶溫度36.9度 https://i.postimg.cc/KzX1tv5z/284922-0.jpg

https://i.postimg.cc/QxVjxZpn/284923-0.jpg

放置兩小時後電瓶溫度仍有32.3度此時電壓為12.772V 內阻為11.17毫歐 https://i.postimg.cc/28PNkbjV/284924-0.jpg

https://i.postimg.cc/CKSt5b3L/284925-0.jpg

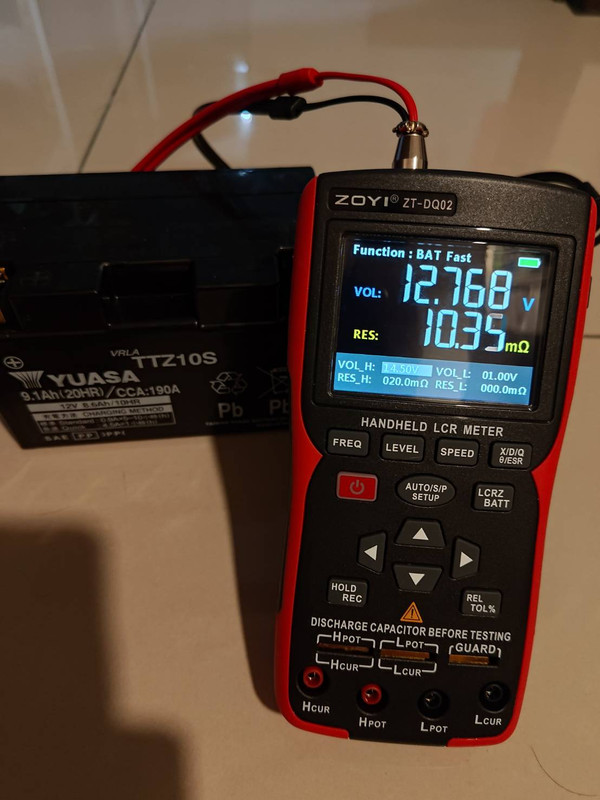

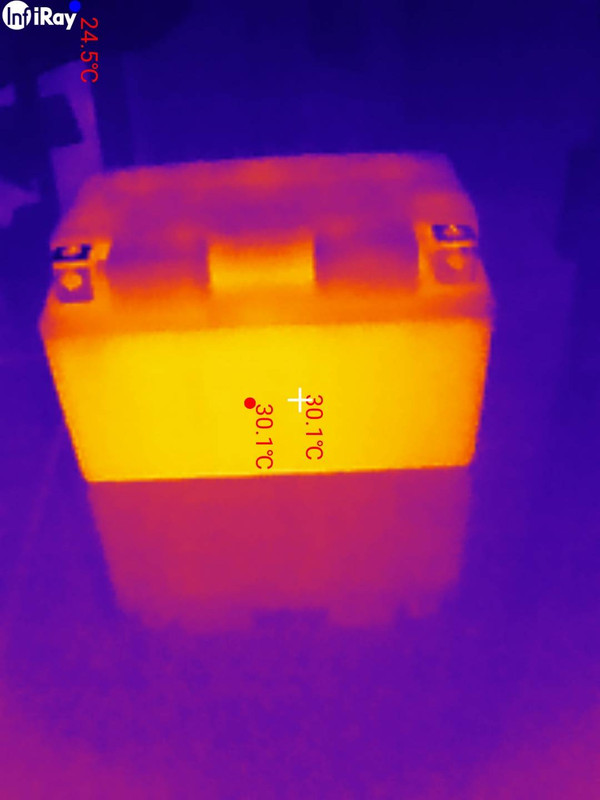

放置三個半小時後電瓶溫度為30.1度電壓為12.768V 內阻為10.35毫歐 https://i.postimg.cc/K82F7k6C/284926-0.jpg

https://i.postimg.cc/fydnmDBw/284927-0.jpg

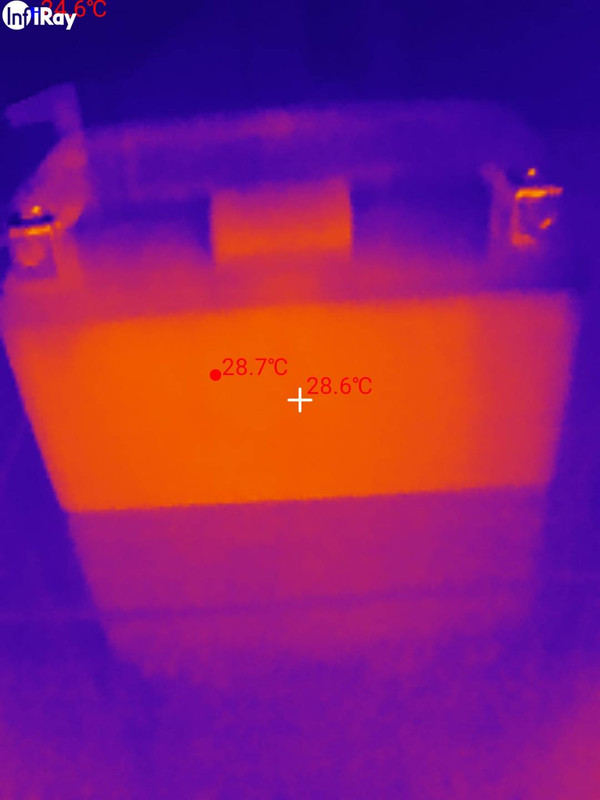

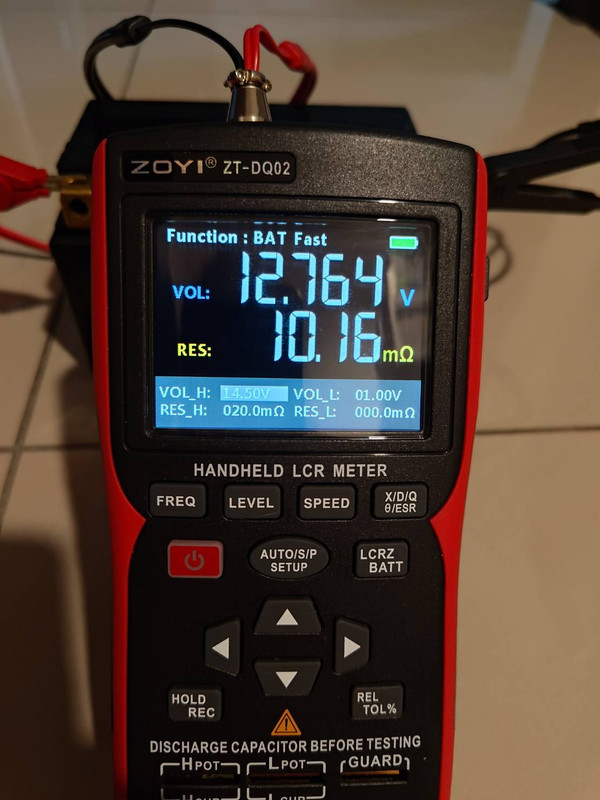

放置四個半小時後電瓶溫度為28.7度電壓為12.764V 內阻為10.16毫歐與放置三個半小時差異不大從溫度與內阻變化來判斷建議至少讓電瓶有三個小時的極板反應時間再進行充電電瓶的壽命會增加許多 https://i.postimg.cc/MH9R0JTF/284928-0.jpg

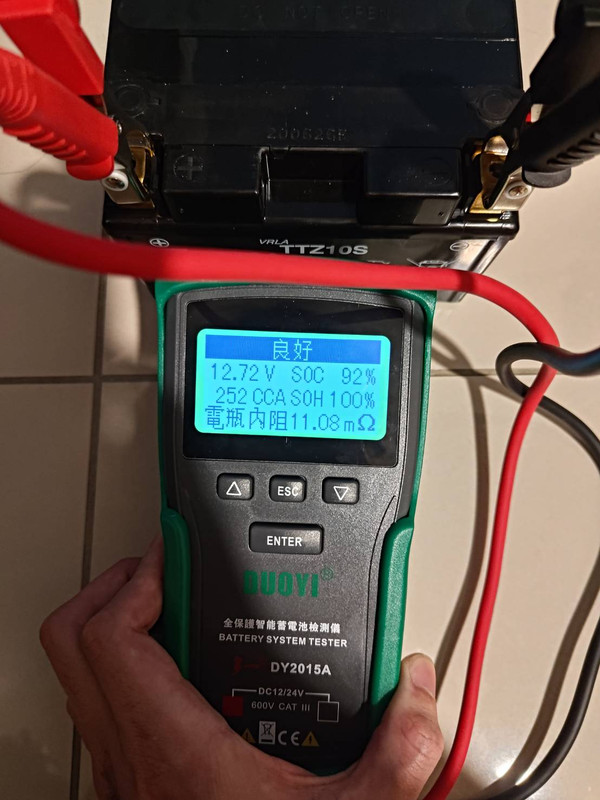

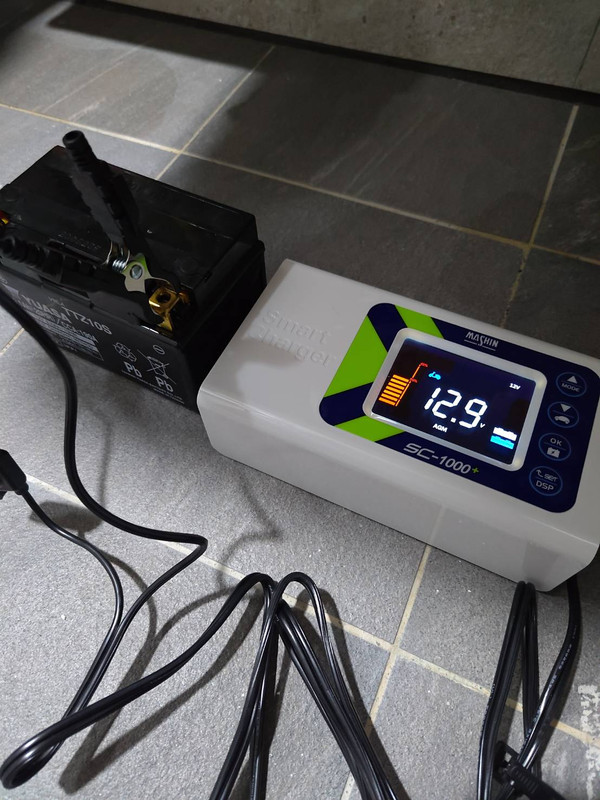

充電前CCA量測為252CCA https://i.postimg.cc/Dw9GPgvn/284929-0.jpg

https://i.postimg.cc/XqPq7jX4/284931-0.jpg

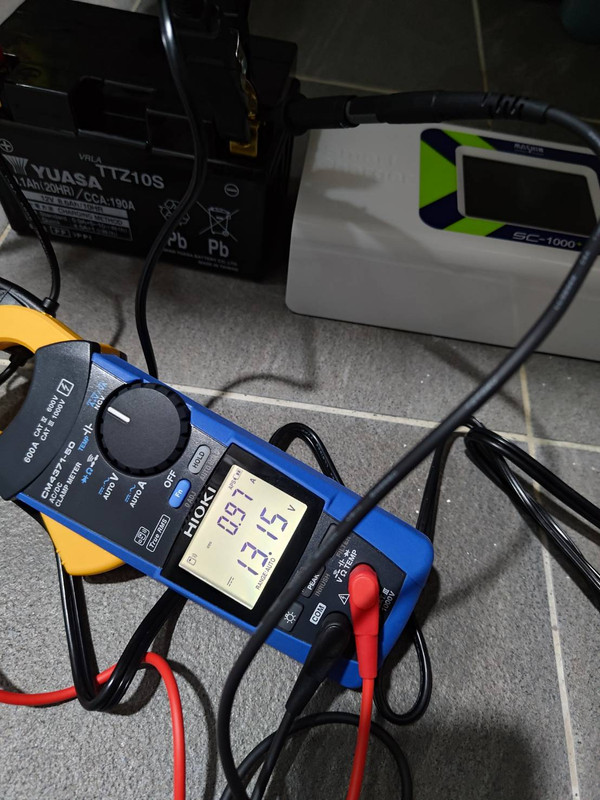

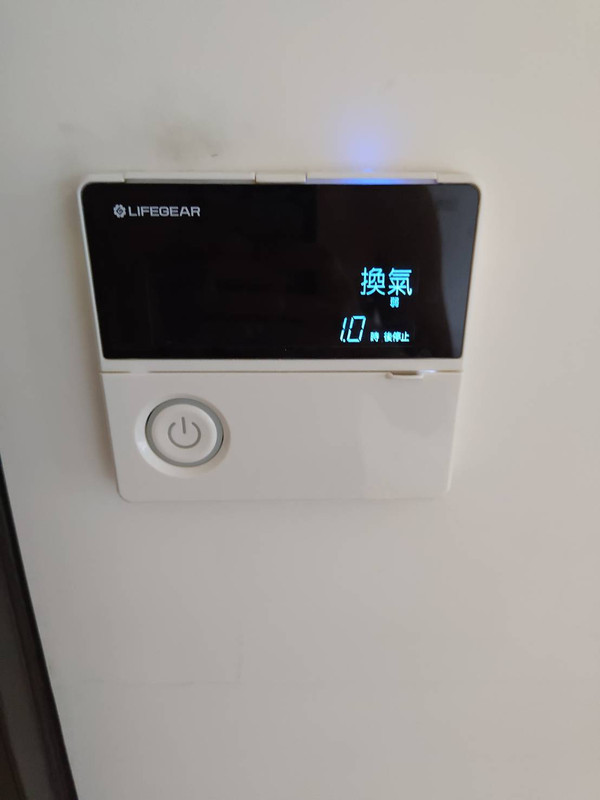

使用SC1000+進行1A慢速充電電瓶種類選擇AGM電瓶因充電過程會有微量氣體釋出通常含量對人體無害仍建議於通風良好處進行充電這邊直接使用浴室的換氣系統做抽氣 https://i.postimg.cc/63gTB68w/284932-0.jpg

https://i.postimg.cc/GmL3wTXG/284947-0.jpg

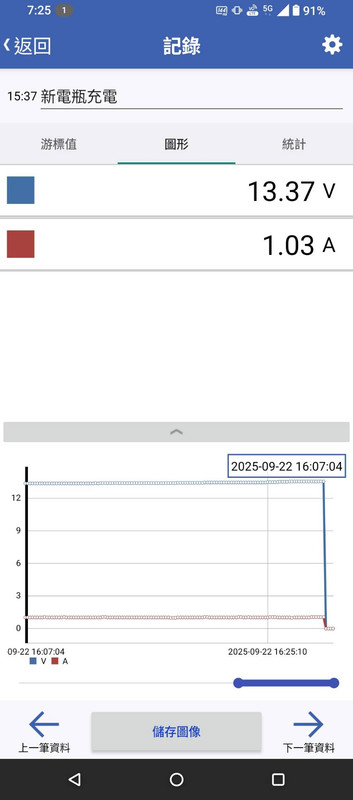

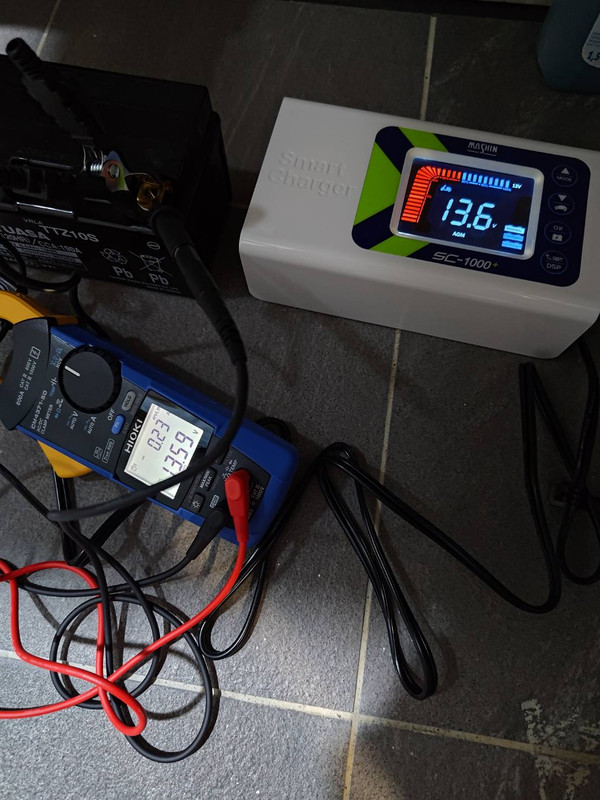

使用Hioki CM4371進行藍芽監控開始於16:07分 https://i.postimg.cc/fTKZKTML/284933-0.jpg

https://i.postimg.cc/MZ086KMD/284951-0.jpg

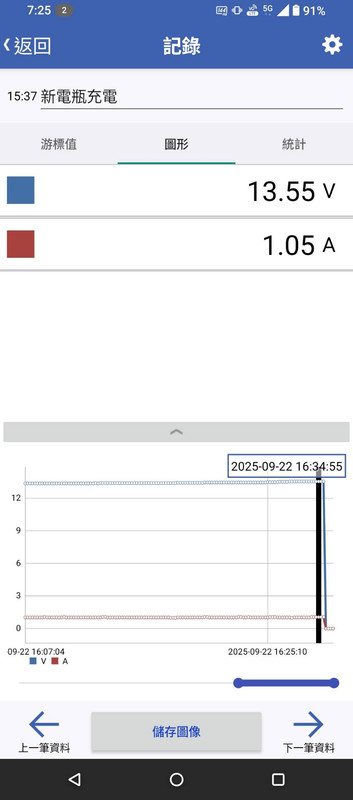

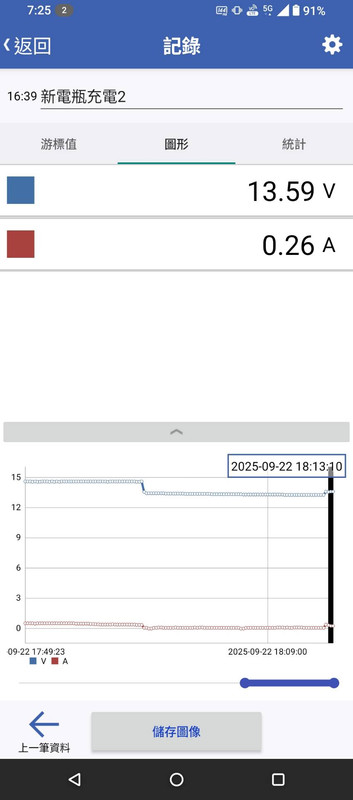

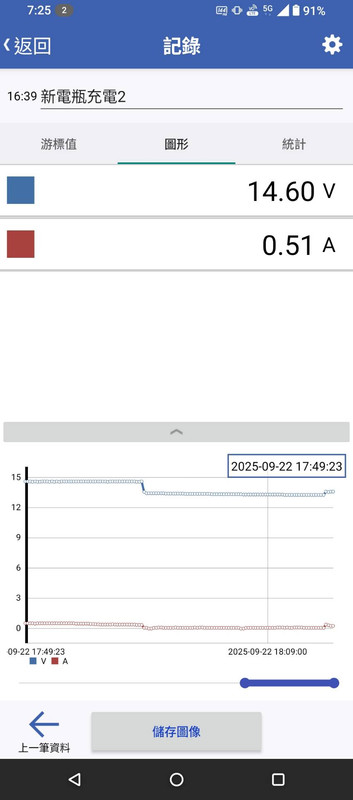

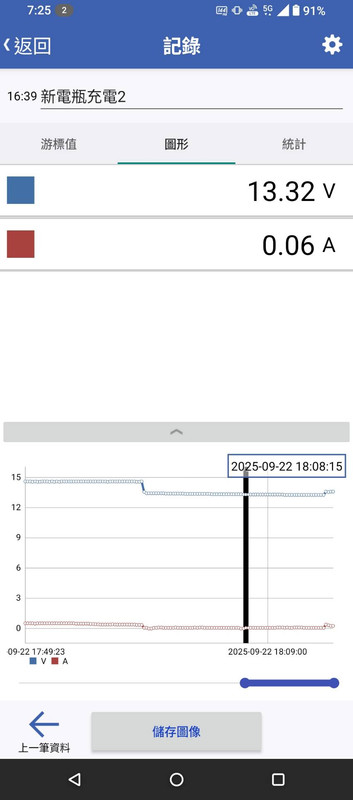

結束於18:13分這邊也能看到SC1000+的充電邏輯 https://i.postimg.cc/GmL3wTXG/284947-0.jpg

https://i.postimg.cc/Vkph930v/284948-0.jpg

https://i.postimg.cc/8PnXDqH4/284949-0.jpg

https://i.postimg.cc/Qd26K1vW/284950-0.jpg

https://i.postimg.cc/MZ086KMD/284951-0.jpg

剛開始充電電壓從13.37V一路提升到14.6V 電流則是從1A慢慢降到0.5A 然後開始斷開充電使電瓶逐漸回到正常開路電壓後使用13.6V涓流浮充維持電量 https://i.postimg.cc/8zQWh4PD/284934-0.jpg

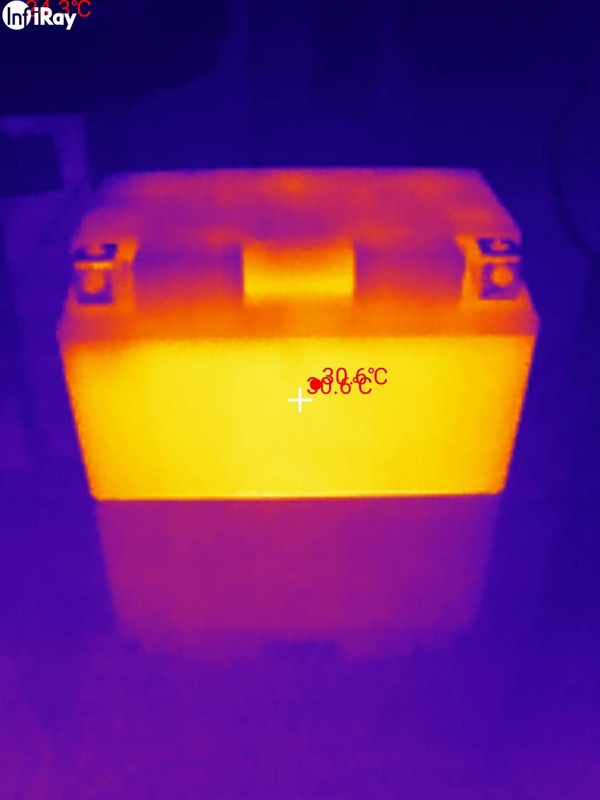

剛充飽電的電瓶溫度提升到30.6度 https://i.postimg.cc/ZKZvnRfK/284935-0.jpg

https://i.postimg.cc/DzbwBkCM/284936-0.jpg

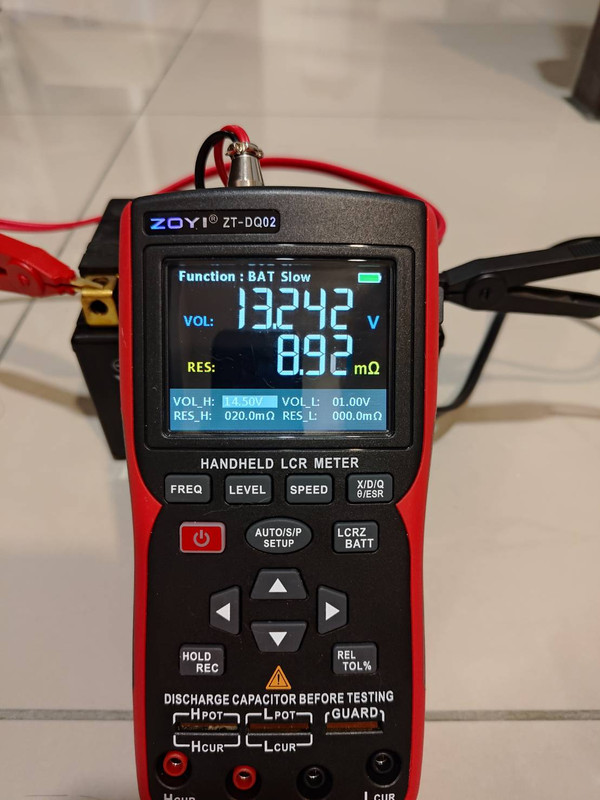

充電後量測電壓13.242V 內阻8.92毫歐 CCA為291 放置12小時再進行量測比較不會受到極化效應影響 https://i.postimg.cc/3xFshLkx/284937-0.jpg

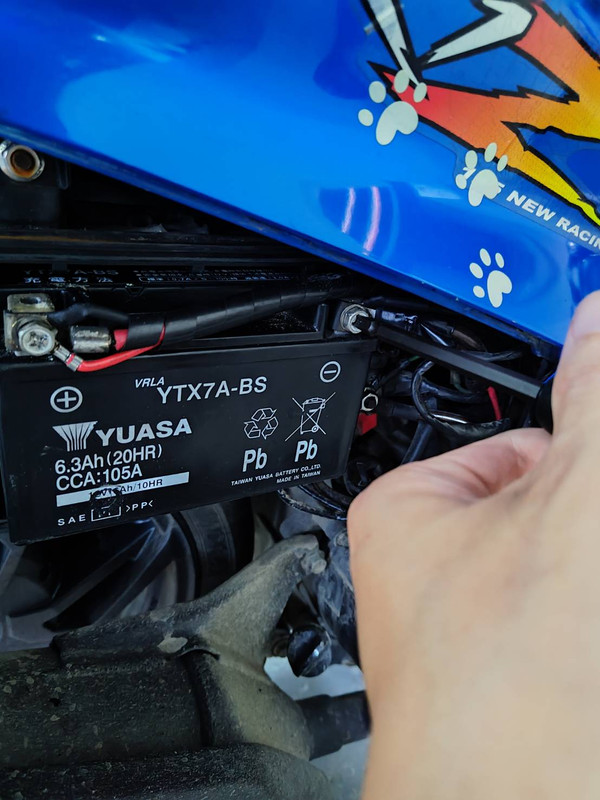

拆下原車電瓶 https://i.postimg.cc/Zn6fcR35/284938-0.jpg

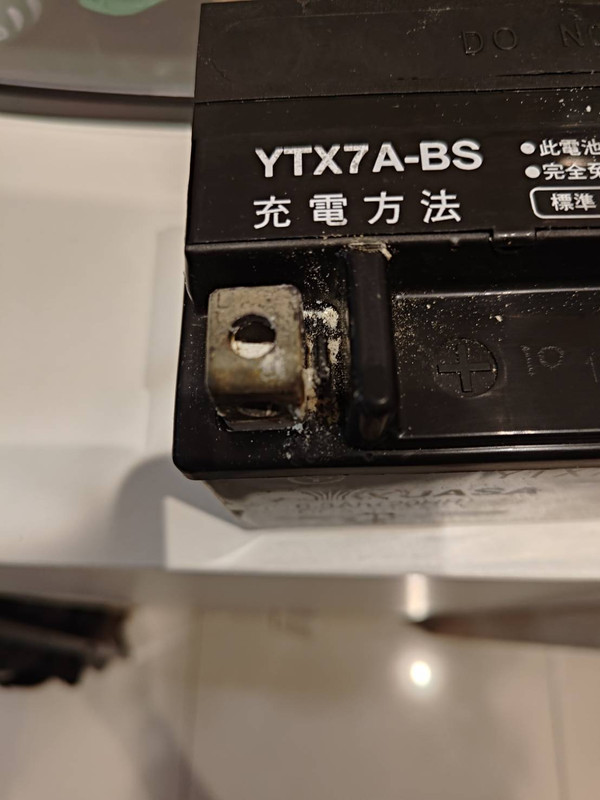

切記務必先拆負極再拆正極先裝正極再裝負極風險管理問題養成好習慣 https://i.postimg.cc/PJ6C0b13/284942-0.jpg

https://i.postimg.cc/9MYRYH0j/284939-0.jpg

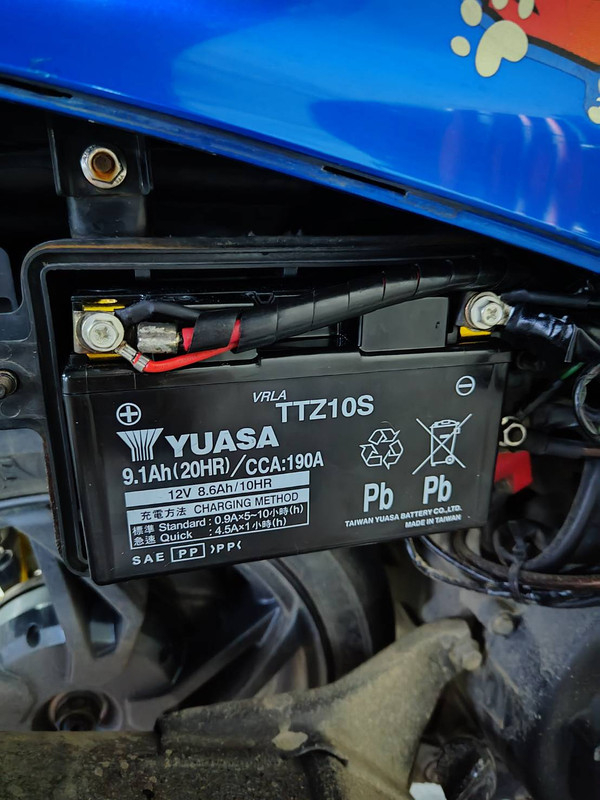

即使是免保養電池長期使用仍不可避免有腐蝕氣體從端子口滲出因此更換電瓶前務必使用電子接點清潔劑清潔配線端子這邊使用德國康泰的K60做清潔各大科技廠指定使用ㄏㄏ https://i.postimg.cc/FK85CYfy/284940-0.jpg

裝車完畢確認各線組無破損或老化 https://i.postimg.cc/g0w1hGMn/284941-0.jpg

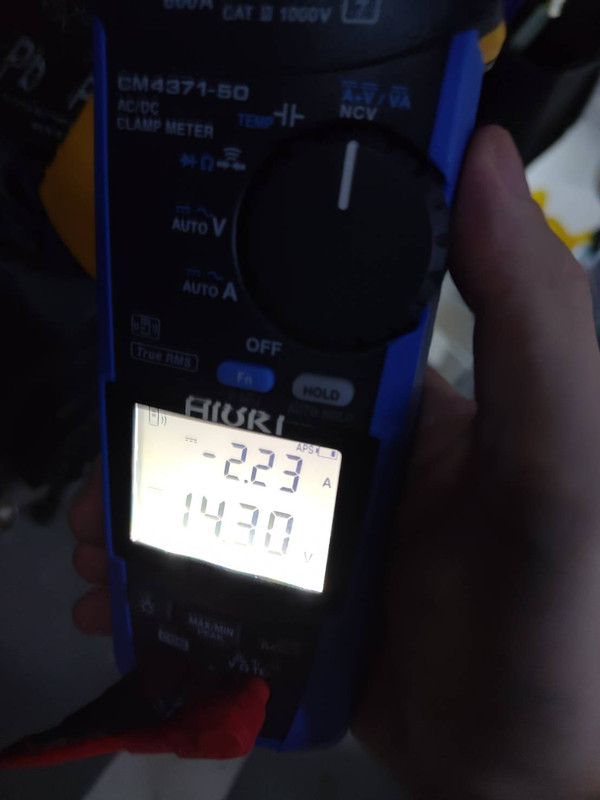

務必檢查回充電壓與電流是否正常以及車上設備是否皆可正常運作以免新電瓶被其他故障電系給拖垮懶人包： 1.如果時間充足建議入液後等待20分鐘再封蓋並靜置3小時後待電瓶降溫至室溫以小電流充飽電後再進行使用可獲得電瓶最佳壽命 2.如果時間不准許入液後等待20分鐘再封蓋量測電壓須達12.5V以上才可使用 3.更換電瓶務必連帶檢查回充系統與清潔氧化正負極接頭及電池盒內部硫酸結晶以上謝謝大家 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 218.164.147.109 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/biker/M.1758545088.A.B1D.html
